Introdução Geral

O testador de dureza LEEB portátil YUSHI LM 100 e 500 é aplicado para verificar a dureza de vários materiais. Seu princípio de funcionamento é mostrado como a seguinte fórmula:

HL=1000*(/)

Valores de dureza HL:LEEB

:a tensão produzida durante o rebote do corpo de impacto

:a tensão produzida durante o impacto do corpo de impacto

O testador de resistência LM LEEBH pode ser usado para vários tipos de detecção de falhas com 6 tipos de dispositivos de impacto, o que significa que pode atender à maioria das necessidades de detecção de falhas dos clientes.

Por que os usuários escolhem o testador de dureza YUSHI LEEB?

1. Tipo clássico altamente confiável

2.Alternar livremente entre 6 escalas de dureza:HL,HB,HRB,HRC,HV,HS

3. Raiz de borracha preta

4. Vários tipos de sonda selecionáveis

5. Fornecido com software DataView e cabo

6. Impressora Bluetooth sem fio opcional (apenas para LM100)

7. Função curva (apenas para LM500)

8.Software de comunicação LmView

Características do testador de dureza LM100 LEEB

Modelo padrão, desempenho confiável

Valor medido preciso, operação fácil

Alterne livremente 6 sistemas de dureza

Bainha resistente a choques

Variedade de dispositivos de impacto

Impressora Bluetooth sem fio opcional

Software DataView e cabo

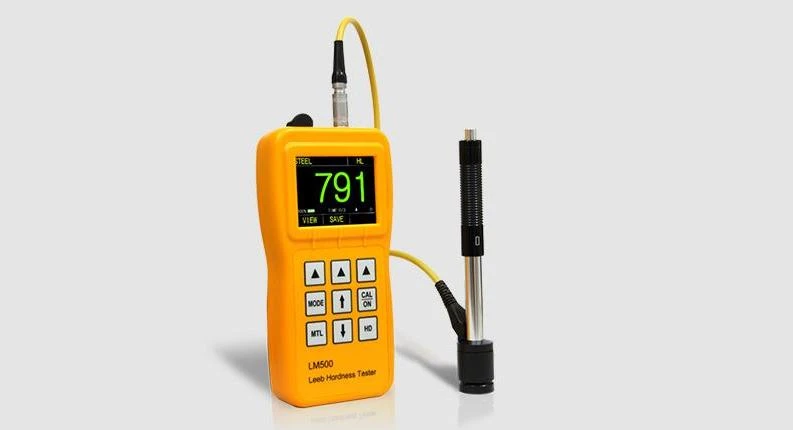

Características do testador de dureza LM500 LEEB

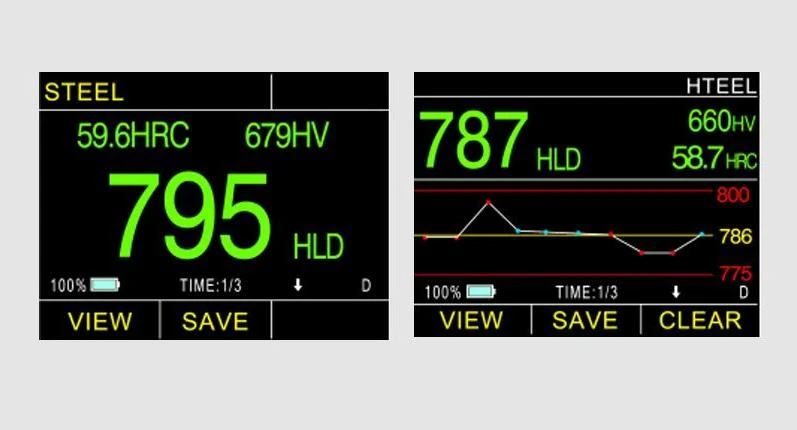

1. Interface de exibição de fonte em negrito

Existem três interfaces de exibição para seleção, interface de exibição de fontes grandes, valor de impacto em exibição de fontes grandes, que são legíveis e marcantes.

2. Interface de exibição multipadrão muito conveniente para os usuários

Valores de impacto de exibição de interface multipadrão de três padrões de dureza diferentes atendem simultaneamente aos requisitos de multipadrão sem conversão.

3. Interface de curva de exibição intuitiva

A interface da curva exibe os valores de impacto dez vezes mais recentes, obtendo melhor observação da uniformidade da peça de teste.

4. Interface de carga de armazenamento em massa mais simples e clara

Armazena até 11.000 grupos de valores de impacto, cada grupo contém 1 a 8 valores de impacto e valor médio. O valor médio é exibido com três padrões de dureza diferentes simultaneamente e também exibe o erro máximo, valor máximo.

Quais são as aplicações do testador de dureza LEEB?

Máquinas instaladas e peças de montagem permanente

Cavidade do molde

Peça pesada

Análise de falhas de vasos de pressão, turbinas e outros equipamentos

Pequena área de testes

A linha de produção de rolamentos e outras peças

Distinguir o material do armazém de materiais metálicos

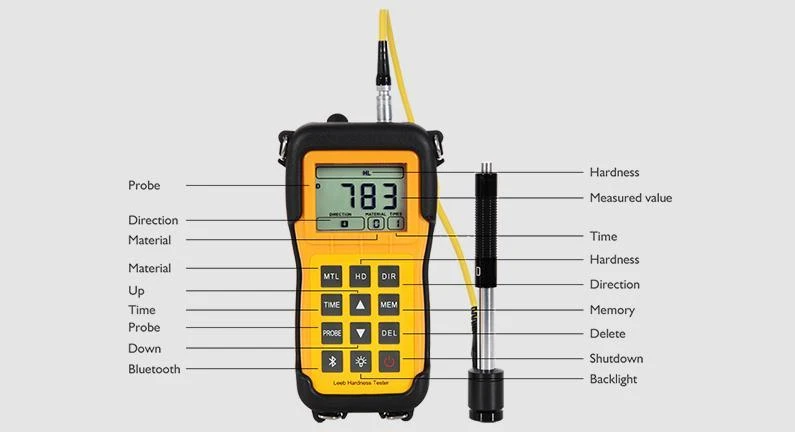

A operação do testador de dureza LM100 e 500 LEEB

1.Ligue o instrumento

Pressione o botão liga/desliga (D) para ligar o instrumento, a tela exibe a interface padrão e ligue novamente para exibir os últimos parâmetros automaticamente.

2. Configuração de parâmetros

1. Configuração de materiais

Pressione o botão de configuração de material (B) para selecionar o material.

2. Configuração da escala de dureza

Pressione o botão de configuração de escala (A) para selecionar a escala de dureza e resistência.

3.Configuração dos tempos de impacto

Pressione o botão de tempos (C) para definir os tempos de impacto de T1 a T6, que calculará o valor AVE após determinados impactos.

4. Configuração da direção do impacto

Pressione o botão de direção (D) para selecionar a direção do impacto.

3. Medição

◆ Carregar o corpo de impacto: Empurrar o tubo de carga até sentir contato. Em seguida, deixe-o retornar lentamente à posição inicial travando o corpo de impacto.

◆ Posição Fixa: Pressione firmemente o anel de suporte do dispositivo de impacto na superfície da amostra.

◆ Solte o corpo de impacto: Pressione o botão de liberação na parte superior do dispositivo de impacto para testar.

◆ Após o teste, a tela é exibida da seguinte forma: o testador salvará os resultados do teste automaticamente ou não salvará os resultados do teste se o valor do teste for inválido.

Especificação do instrumento

	LM100	LM500
Resolução	1HL,1HV,1HB,0.1HRB,0.1HRC,0.1HS
Escala de Dureza	HL, HB, HRB, HRC, HV, HS, σb.
Faixa de medição	HLD(200-960),HRC(19.8-68.5),HB(30-651),HV(80-976),HS(26.4-99. 5),HRB(13.5-100),σb.(375-2639)
Precisão	±6HLD(HLD=800),Repetibilidade ＜6 HLD(HLD=800)
Direção de medição	Verticalmente para baixo,Inclinação para baixo Horizontal, Inclinação para cima Verticalmente para cima.
Material	Aço e aço fundido, aço inoxidável, GC FERRO, NC FERRO, liga de alumínio fundido, metal Macht, liga de cobre-estanho, latão
Resolução	1HL, 1HV, 1HB, 0.1HRB, 0.1HRC, 0.1HS
Dispositivo de impacto	Padrão de dispositivo de impacto tipo D, opcional C/G/DC/DL/D+15
Direção de medição	Verticalmente para baixo, Inclinado para baixo, Horizontal, Inclinado para cima, Verticalmente para cima.
Memória	110 grupos	11.000 grupos
Mostrar	LCD	IPS
Tamanho da tela	2,4 polegadas (320*420)	2,4 polegadas (320*420)

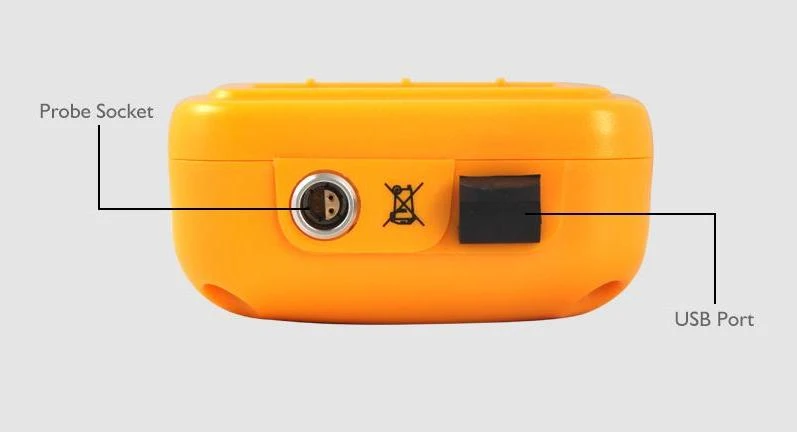

Comunicação	Porta USB (padrão) e Blue Tooth (opcional)	Porta USB (padrão)
Tamanho (mm)	1537637
Tensão operacional	2 pilhas AA
Função curva	Não		Sim

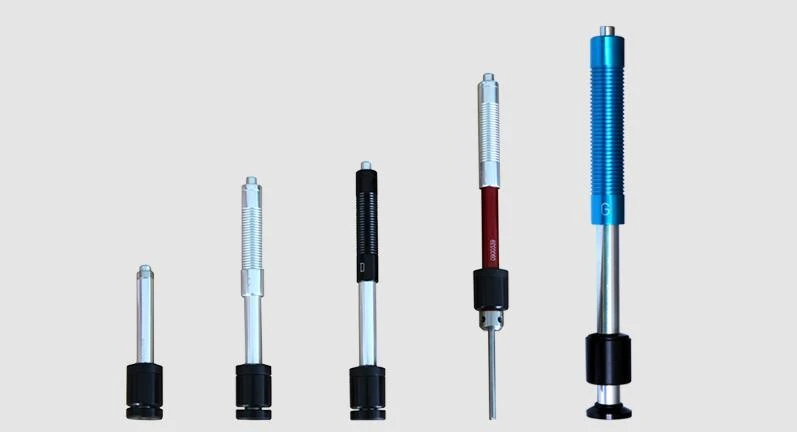

Especificação de dispositivos de impacto

Dispositivo de impacto especial	D/DC/DL	D+15	C	G	E
Energia de Impacto	11mJ	11mJ	11mJ	11mJ	11mJ
Massa do Corpo de Impacto	5.5g/7.2g	7.8g	3.0g	20.0g	5.5g
Ponta de teste Dureza	1600HV	1600HV	1600HV	1600HV	5000HV
Diâmetro da ponta de teste	3mm	3mm	3mm	5mm	3mm
Material da ponta de teste	Carboneto de tungstênio	Carboneto de tungstênio	Carboneto de tungstênio	Carboneto de tungstênio	Carboneto de tungstênio
Diâmetro do dispositivo de impacto	20 milímetros	20 milímetros	20 milímetros	30 milímetros	20 milímetros
Comprimento do dispositivo de impacto	86/147/75	162 mm	141 mm	254 mm	155 milímetros
Peso do dispositivo de impacto	50g	80g	75g	250g	80g
Dureza máxima da amostra	940HV	940HV	1000HV	650HV	1200HV
Rugosidade Superficial Média Ra;	1.6μm	1.6μm	0.4μm	6.3μm	1.6μm
Peso mínimo da amostra:(kg) Diretamente mensurável precisa de suporte estável firmemente acoplado	>5 2-5 0.05-2	>5 2-5 0.05-2	>1.5 0.5-1.5 0.02-0.5	>15 5-15 0.5-5	>5 2-5 0.05-2
Espessura mínima da amostra: Profundidade mínima de camadas de dureza firmemente acopladas	5mm Maior ou igual a 0,8 mm	5mm Maior ou igual a 0,8 mm	1mm Maior ou igual a 0,2 mm	10mm Maior ou igual a 1,2 mm	5mm Maior ou igual a 0,8 mm

Configuração padrão

Item	LM100	LM500
Instrumento	√	√
Sonda D com anel e cabo de suporte	√	√
Bloco de calibração HLD	√	√
Anel de suporte pequeno	√	√
Escova limpa	√	√
Manual do usuário	√	√
Maleta de transporte	√	√
Software e cabo DataView	×	√
