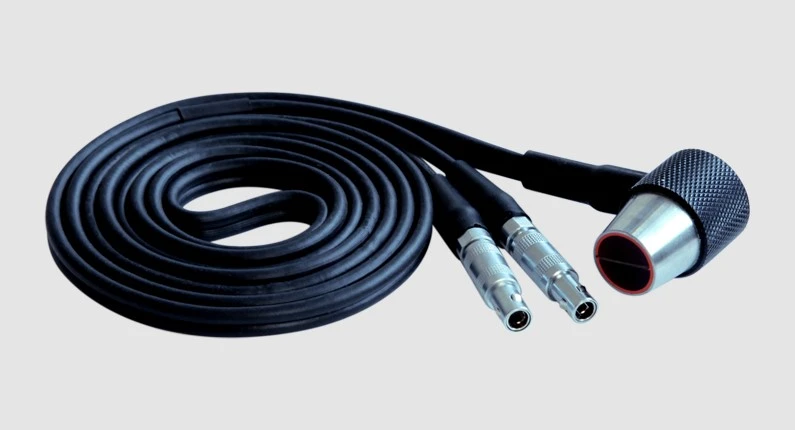

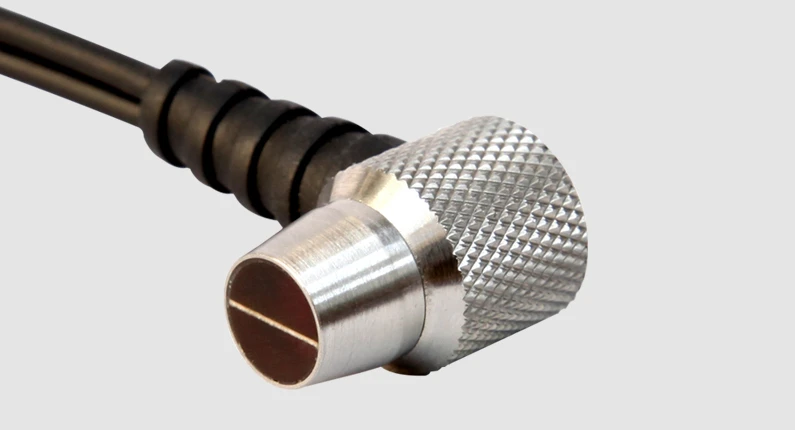

Sonda ultrassônica de espessura de elemento duplo

O medidor de espessura ultrassônico é uma medição da espessura da peça de trabalho, quando o pulso ultrassônico emitido pela sonda atinge a interface do material através do objeto medido, o pulso é refletido de volta para a sonda e a espessura do material medido é determinada por medir corretamente o tempo de propagação da onda ultrassônica no material. Este princípio pode ser usado para medir qualquer material que permita que ondas ultrassônicas se propaguem dentro dele a uma velocidade constante.

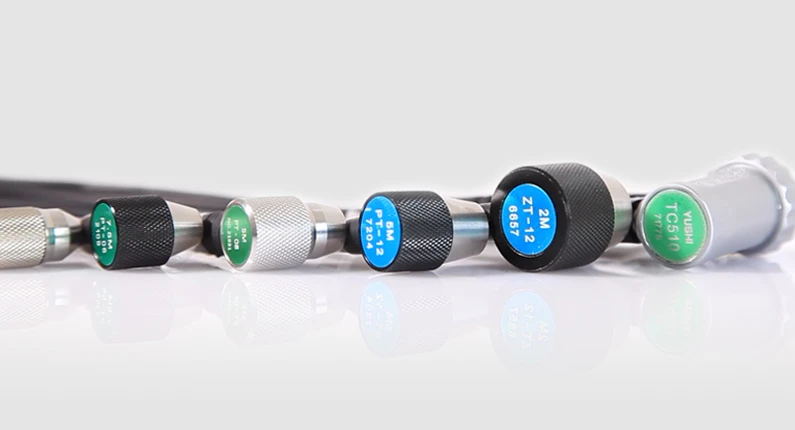

1. As sondas de ponta de dedo PT04 com superfície de contato pequena são adequadas para conexões de tubos finos e de pequeno diâmetro. Pode ser conectado com modelos de medidores de espessura: série UM-2, série UM-4, série UM-5(0,6-12mm).

2. A sonda PT-06 é adequada para medir tubos com diâmetro maior ou igual a 15mm e espessura de parede maior ou igual a 2,0mm, pode ser conectada com modelos de medidor de espessura : série UM-2, série UM-4, série UM-5.

3. A sonda convencional PT-08, que pode ser usada para a maioria dos fins de medição de espessura, é adequada para medir a espessura da parede do tubo com um diâmetro maior ou igual a mais de 20 mm, esta sonda é o padrão sonda da série UM-1 e UM-2; Também adequado para modelos de medidores de espessura: série UM-4 e série UM-5.

4. A sonda de ferro fundido ZT-12 tem melhor penetração, é mais fácil medir materiais com alta atenuação, grãos grossos ou difíceis de medir, e a faixa de medição é relativamente grande. Adequado para todas as séries de medidores de espessura ultrassônicos (exceto a série PM-5).

5. Sonda PT12: É um tipo de sonda convencional de linha integrada com frequência de 5 MHz e tamanho de wafer de 10 mm. O diâmetro da superfície de contato é de cerca de 13 mm, sua altura é de cerca de 26 mm, ao medir o tubo, o diâmetro externo do tubo deve ser maior que 30 mm e a temperatura é de -10 graus ~ 70 graus.

6. A sonda GT de alta temperatura -12, usando material cerâmico de alta temperatura, pode ser usada para medir a espessura de tubos ou placas com temperatura menor ou igual a 480 graus.

7. A sonda padrão TC510 é adequada para medir a espessura da parede de tubos com um diâmetro superior a 25 mm, e esta sonda é a sonda padrão dos medidores de espessura ultrassônicos da série UM-4 e da série UM-5.

8. Sonda padrão TC550, sua faixa de medição pode atingir 1-200 mm e o diâmetro da superfície de contato pode atingir 13,5 mm. Este tipo de sonda é adequada para medir espessuras de parede de tubos acima de 25 mm. É considerado um TC510 atualizado, os modelos de medidores de espessura adequados são as séries UM-4 e UM-5.

9. A sonda TC110, usando chips importados, é adequada para medir a espessura de grãos grossos e materiais não metálicos. Possui melhores efeitos de medição para medir não metais, como PE, PVC, FRP, etc.
