Dispositivo de medição de espessura ultrassônica



O yushi um {{0}} medidor de espessura ultrassônica é um dispositivo de medição de espessura ultrassônica de alta precisão. Ele adota uma sonda de atraso de cristal único, que usa vários ecos para melhorar a precisão. A resolução pode atingir 0. 001mm e o limite inferior de medição pode atingir 0,03mmmm.auseas de seus métodos de medição exclusivos, UM {-3} ultraSonic Gleage é conhecido como um pescador de exato.

















1. Preparação de Gauge

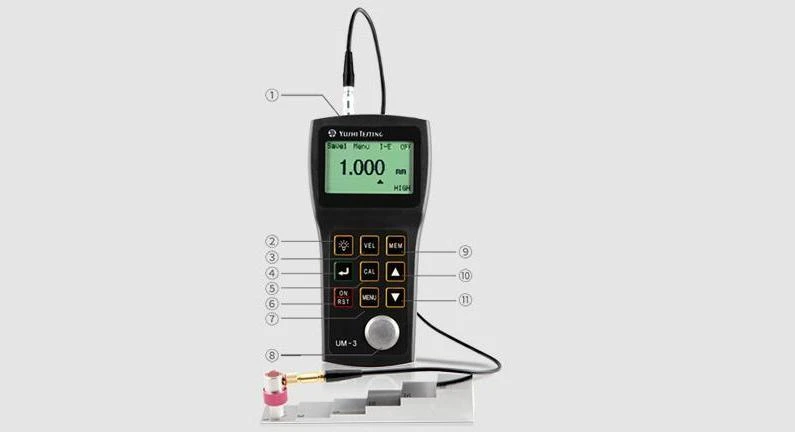

Depois de conectar o conector da sonda ao medidor e pressionar, haverá dois bipes e a tela acenderá.

2. Configuração davelocidade

O medidor de espessura ultrassônica de UM -3 possui 5 velocidades diferentes podem ser armazenadas no medidor. Se a tela atual não for a velocidade, pressione VEL para entrar no status da velocidade, a velocidade no presente arquivo de armazenamento de velocidade será exibida e, toda vez que você pressionar, as 5 velocidades mudarão por sua vez.

3. Medição da avaliação

Com a velocidade do material desconhecido, é necessária a calibração da velocidade.

Prepare um bloco de teste com o mesmo material que o objeto a ser testado e, em seguida, use a pinça para medir a espessura do bloco de teste.

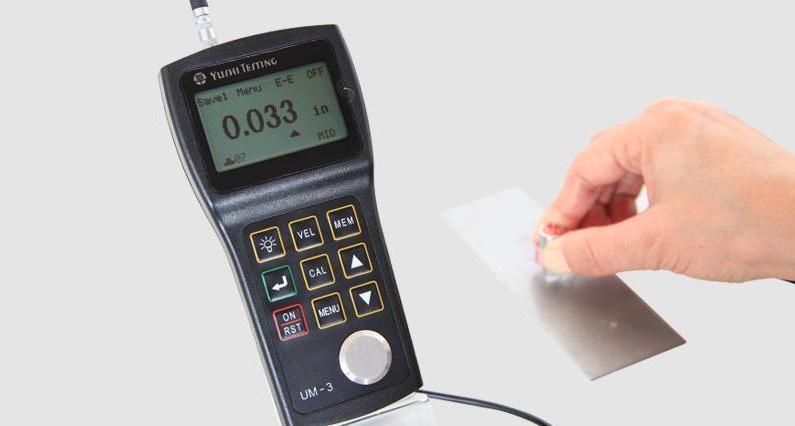

Meça o bloco de teste e a tela exibe o valor de espessura medido

Pressione VEL e ajuste o valor da espessura até que o valor seja exatamente o mesmo que o valor de espessura conhecido do bloco de teste. A velocidade exibida é a do objeto de teste.

A velocidade será armazenada na presente unidade de velocidade automaticamente.







1. Tipo de exibição: 128*64 Tela LCD de matriz de pontos
2. Princípio operacional: Modo IE com sonda atrasada de cristal único; Modo EE com sonda de atraso de cristal único
3. Faixa de medição: 1,5 mm a 2 0 mm no modo IE; 0,3 mm a 10 mm no modo EE
4. Erro de indicação: Modo EE: ± 0. 0 1 h menor ou igual a 3mm, ± 0. 05 3 ＜ h menos ou igual a 10mm 1 {11}} mm; ie:} ± 0,05 0 mm; ie:} ± 0. ± 0 mm; ie:} ± 0. ± 0 mm; ou igual a 10 mm; h: espessura do material medido
5. Resolução: H ＜ 1 0 mm: 0. 0 0 1mm/{{1 0}}}. 0 1mm/0. 1mm. polegada: 0,0001,0,001,0,01
6. Unidades: polegada ou milímetro
7. Taxa de atualização: 4Hz
8. Faixa de velocidade do material: 1 0 0 0 ~ 9999m/s (0,0394 a 0,3937in/EUA)
9. Função de memória: 5 matrizes são divididas na loja 500 valores de espessura
10. Verificação mínima do valor: mova a sonda ao longo da superfície do material de teste, o medidor é capaz de encontrar o ponto mais fino automaticamente.
11. Função de Aviso: Se o valor medido exceder o limite de espessura pré-definido, o tom de aviso começará.
12. Idiomas: inglês e chinês
13. Porta de comunicação: porta USB ou porta de Rs 232 em série
14. Software de aplicativo: software UMView para transmissão, armazenamento, análise e edição de documentos (opcional)
15. Requisito de energia: duas baterias alcalinas AA de 1,5V
16. Tempo de operação: até 200 horas com baterias alcalinas
17. Temperatura operacional: 0 ~ 40 graus
18. Tamanho: 149mm*73mm*32mm
19. Peso: 160g, incluindo baterias

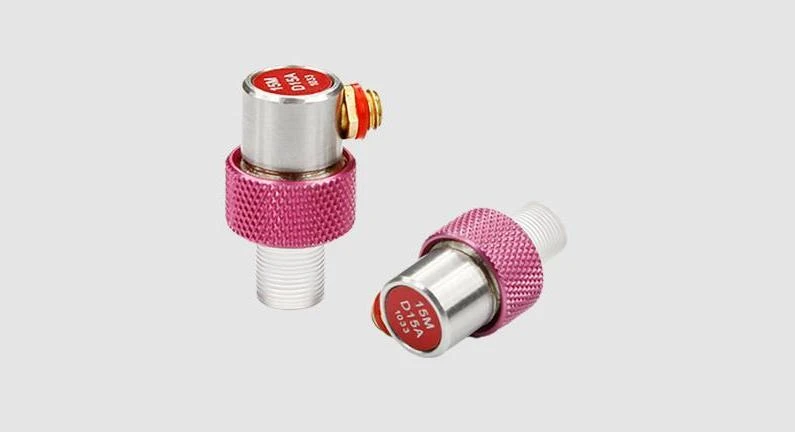

● Sonda de linha de atraso de elemento único

● Cabo da sonda

● Bloco atrasado

● Bloco padrão

● bainha de borracha

● Software de transmissão de dados e cabo

● Modelo sem marca especial.
