Introdução Geral
O medidor de espessura ultrassônico digital da série YUSHI UM -4 é uma parede de linha de verificação muito útil que. Como um inovador medidor de espessura UT da série UM, adota entrevista de forma de onda A-scan em tempo real e melhora muito o desempenho do anterior medidores de espessura ultrassônicos com melhor estabilidade e repetibilidade de medição. É amplamente utilizado na medição de espessura de parede de dutos, vasos de pressão e tanques de armazenamento nas indústrias petroquímica, de energia elétrica, construção naval e manufatura. Na série UM-4, a YUSHI lançou o medidor de espessura ultrassônico UM-4D,UM-4DL.
O que é A-scan?
Uma varredura A é uma varredura pontual, que é uma forma de onda com a abscissa representando o tempo (ou caminho do som) e a ordenada representando a amplitude. Quando as ondas ultrassônicas se propagam no meio e encontram defeitos, elas são refletidas e os sinais ultrassônicos recebidos são processados em imagens de forma de onda, e a localização e o tamanho dos defeitos são julgados de acordo com o formato da forma de onda. Na tela, a abcissa representa o tempo e a ordenada representa a intensidade da onda refletida. As varreduras A de ultrassom representam dados unidimensionais que refletem as características de desempenho do objeto dentro de um caminho sonoro específico, e essa varredura fornece informações detalhadas sobre descontinuidades no material escaneado.
Por que a série YUSHI UM-4 é tão única?
1. O primeiro medidor de espessura totalmente digital econômico da indústria
2. Função inovadora de instantâneo A-scan
3. Visor LCD colorido claro e brilhante
4. Através da função de revestimento
5. ganho ajustável, modo de alarme, taxa de diferença/redução
Como o medidor de espessura da série UM-4 mede a espessura?
1. Calibração do instrumento
Antes de usar a série UM-4, o instrumento e a sonda devem ser calibrados. O objetivo da calibração é realizar o procedimento de zero da sonda e obter a velocidade do som do material que está sendo testado.
2. Predefinir outras especificações

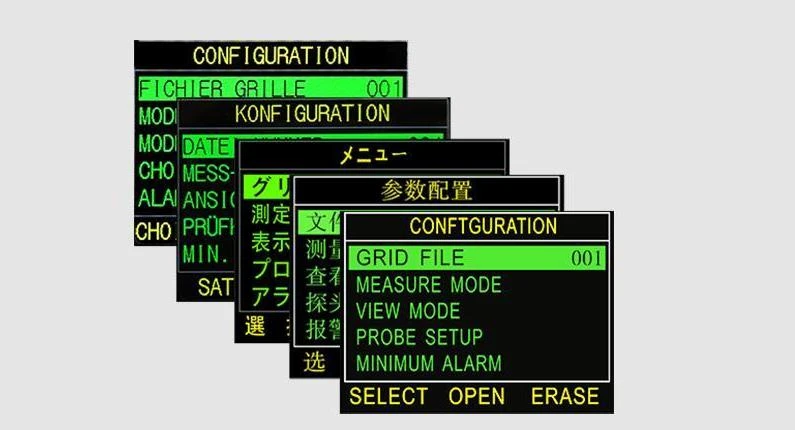

Pressione "MODE" para entrar na interface de configuração de especificações, que inclui muitas opções de ajuste de especificações como NÚMERO DE ARQUIVO, MODO DE MEDIÇÃO, MODO DE VISUALIZAÇÃO, CONFIGURAÇÃO DE SONDA, ALARME MÍNIMO, ALARME MÁXIMO, ESPESSURA NORMAL, GANHO, RESOLUÇÃO, TAXA DE ATUALIZAÇÃO, IDIOMA, UNIDADES, DESLIGAMENTO AUTOMÁTICO, EXCLUIR TODOS OS ARQUIVOS E CONFIGURAÇÃO PADRÃO.
3.Modos de exibição
4. Função de armazenamento de dados
5. Habilidades de aplicação de medição
Onde a série YUSHI UM-4 pode ser usada?

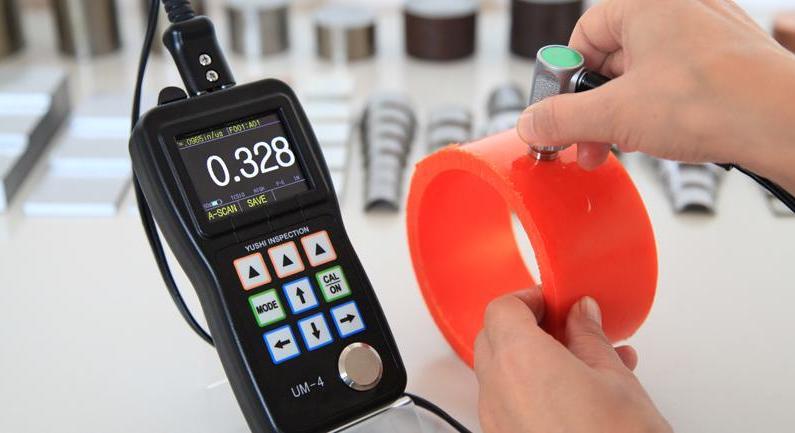

1. Medir metal, medição de espessura não metálica
2.Verifique o grau de corrosão do material do substrato
3.Verifique o oleoduto e gasoduto
4. Medir peças automotivas e espessura do pára-brisa do avião
Especificações do instrumento
|
UM-4D |
UM-4DL |
Opção de registrador de dados |
|
|
Visor colorido |
√ |
√ |
|
|
Instantâneo A-Scan |
√ |
√ |
|
|
Captura Máx/Mín. |
√ |
√ |
|
|
DIFER/RR% |
√ |
√ |
|
|
Através da pintura |
√ |
√ |
|
|

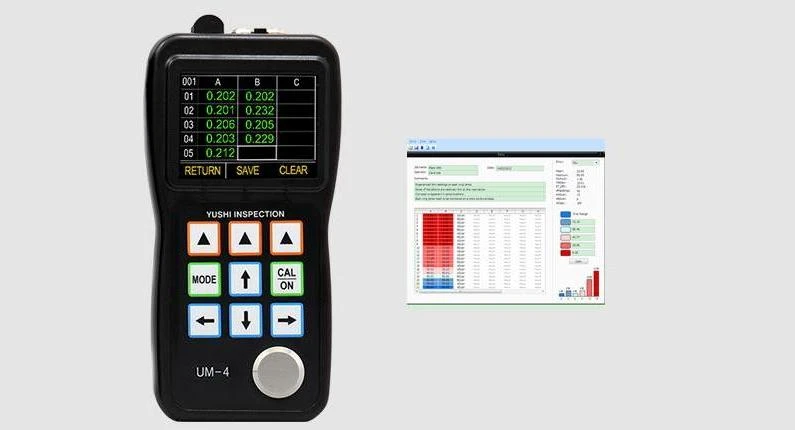

Memória de dados |
× |
√ |
√ |
|
Software de visualização de dados |
× |
√ |
√ |
Parâmetros do Instrumento
|
Especificação |
UM-4D |
UM-4DL |
|
Tipo de exibição |
Tela LCD de matriz de pontos colorida de 2,4 polegadas 320 * 240 |
|
|
Princípio Operacional |
Eco de pulso e eco-eco com transdutor de elemento duplo |
|
|
Faixa de medição |
{{0}},60mm a 508mm(0,025" a 20.00"), dependendo no material, sonda e condição da superfície |
|
|
Medindo a resolução |
Selecionável {{0}}.01mm,0.1mm(0,01",0,1'') |
|
|
Unidades |
Polegada ou Milímetro |
|
|
Modo de exibição |
Captura normal, mínima/máxima, DIFF/RR% |
|
|
Taxa de atualização |
Selecionável 4 Hz, 8 Hz, 16 Hz |
|
|
Faixa de velocidade do material |
500 a 9999m/s(0,0197 a 0,3937in/us) |
|
|
Linguagem |
Chinês, inglês, japonês, francês, alemão selecionável |
|
|
Configuração de alarme |
Alarmes mínimo e máximo. Mudança dinâmica da cor da forma de onda no alarme |
|
|
Fonte de energia |
Duas pilhas AA de 1,5 V, 24 horas em standby |
|
|
Desligar |
Desligamento automático selecionável após 5,10,20 minutos de inatividade ou desligamento manual apenas |
|
|
Temperatura operacional |
-10 grau a +50 grau (+10℉ a+120℉) |
|
|
Dimensões |
153mm*76mm*37mm(A*L*P) |
|
|
Peso |
200g (incluindo baterias) |
|
Recursos da opção de registrador de dados{0}} UM
|
Capacidade |
400 arquivos,100,000 leituras |
|
Estrutura de arquivo |
Arquivo de grade |
|
Linhas X Colunas |
21 X 12 |
|
Porta de comunicação |
Porta USB2.0(velocidade máxima) |
|
Programas |
Software DataView |
Especificações da sonda da série UM-4
|
Modelo |

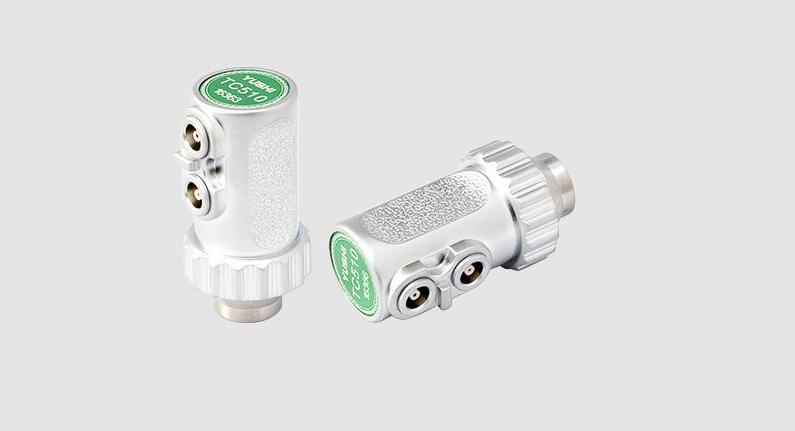

PT08 |
TC510 |
TC550 |
ZT12 |
PT06 |
PT04 |
GT12 |
|
Tipo |
Padrão |
Padrão Configuração |
Composto Cristal |
Ferro fundido |
Tubo Pequeno |
Ponta do dedo |
Alta temperatura |
|
Freqüência |
5 MHz |
5 MHz |
5 MHz |
2 MHz |
7,5 MHz |
10 MHz |
3 MHz |
|
Diâmetro de contato |
10,6 mm |
13,1 mm |
13,1 mm |
17,5 mm |
9,1 mm |
7,3 mm |
14,2 mm |
|
Faixa de medição |
{{0}}.8-100.0 mm |
1.2-200.0mm |
1.0-200.0mm |
4.0-508.0mm |
{{0}}.8-30.0 mm |
{{0}}.7-12.0 mm |
4.0-80.0mm |
|
Faixa de temperatura |
-10~60 graus |
-10~70 graus |
-10~70 graus |
-10~70 graus |
-10~70 graus |
-10~70 graus |
-20~480 graus |
Configuração padrão
|
Nome |
Quantidade |
|
Unidade Principal |
1 |
|
Sondar |
1 |
|
Cabo de sonda |
1 |
|
Bateria alcalina |
2(Proibição de transporte aéreo) |
|
Garrafa de Couplante |
1(Proibição de transporte aéreo) |
|
Maleta de transporte |
1 |
|

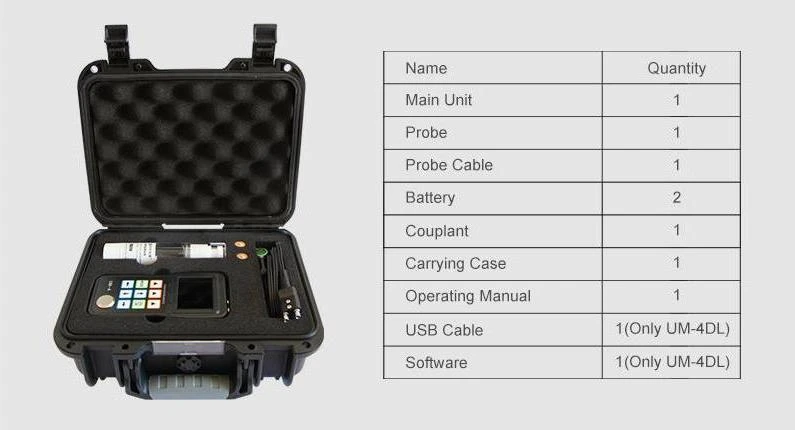

Manual de operação |
1 |
|
Cabo USB |
1(somente para UM-4DL) |
|
Programas |
1(somente para UM-4DL) |
Configuração opcional
|
Sonda de alta temperatura |
Sonda de Ferro Fundido |
|
Sonda de tubo pequeno |
Sonda de ponta do dedo |
|
Cabo de sonda |
Bloco de calibração escalonada |
|
Bainha de borracha |
Opção de armazenamento (somente UM-4) |
