Introdução Geral

O corpo de impacto, equipado com carboneto de tungstênio, impacta na peça de trabalho e ricocheteia. As velocidades de rebote e impacto são medidas no ponto de 1 mm da peça de trabalho da seguinte maneira: o ímã permanente integrado produzirá tensão diretamente proporcional à velocidade de impacto. Os valores de dureza LEEB são calculados pela seguinte fórmula:

HL=1000×( Vb / Va )

Quais são os recursos do LM330?

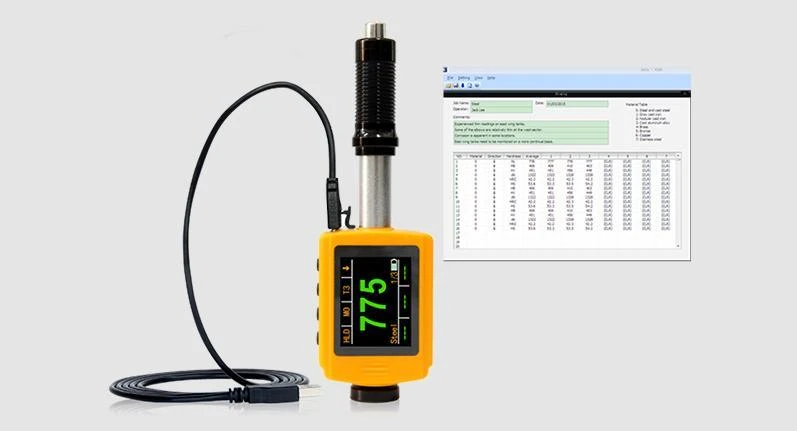

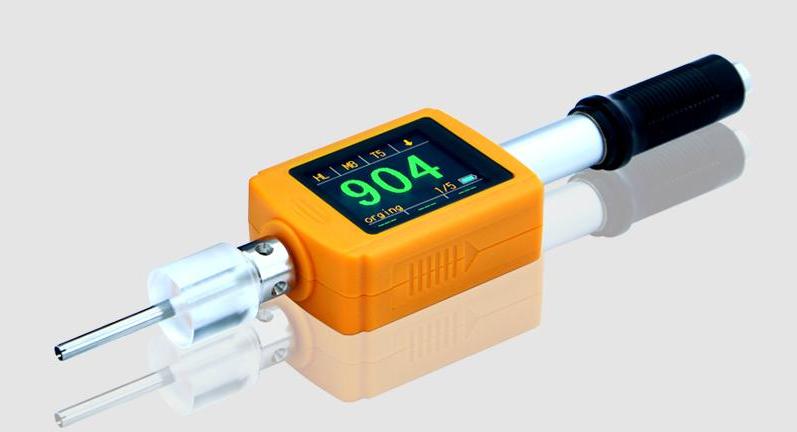

1. Tipo de caneta sem design de cabos, dispositivo de impacto e tela integrada;

2. O exclusivo display colorido OLED de tela grande (tela LCD TFT colorida de 1,77 polegadas) testador de dureza integrado no mundo;

3. Dispositivo de impacto D intercambiável (padrão)/dispositivo de impacto DL (opcional) pode atingir uma unidade de uso duplo; pode ser usado na medição de área restrita;

4. Com compartimento de bateria, a bateria pode ser substituída. Usando bateria alcalina de tamanho AAA padrão;

5. Identificar automaticamente a direção do impacto e a compensação da gravidade;

6. Fácil operação, as quatro teclas programáveis acima da tela alcançam as diversas funções.

Aplicação de Instrumento

● Máquinas instaladas e peças de montagem permanente

● Cavidade do molde

● Peças pesadas

● Análise de falhas de vasos de pressão, turbinas e outros equipamentos

● Pequena área de teste

● A linha de produção de rolamentos e outras peças

● Distinguir o material do armazém de materiais metálicos

Especificação do instrumento

● Tipo de exibição: tela LCD TFT colorida de 1,77 polegadas

● Método de medição: método de teste de dureza LEEB

● Escala de Dureza: HL, HB, HRB, HRC, HV, Resistência HS (σb).

● Faixa de medição: HLD(200-960), HRC(19.8-68.5), HB(30-651), HV(80-976), HS (26.{{ 7}}.5), HRB (13.5-100), σb (375-2639).

● Dispositivo de Impacto: Dispositivo de impacto tipo D (Padrão); Dispositivo de impacto tipo DL intercambiável

● Precisão: ±6HLD (HLD=800), repetibilidade 6HLD (HLD=800)

● Direção de medição: Verticalmente para baixo, inclinado para baixo, Nível, inclinado para cima, verticalmente para cima, 360 graus por configuração manual.

● Material: Aço e aço fundido, aço inoxidável, FERRO GC, FERRO NC, liga de alumínio fundido, liga de cobre-zinco, liga de cobre-estanho, latão, aço forjado, liga de aço para ferramentas

● Resolução: 1HL, 1HV, 1HB, 0.1HRB, 0.1HRC, 0.1HS

● Tela: tela LCD TFT colorida de 1,77 polegadas

● Memória: 1.000 grupos (cada grupo inclui 2-6 valores de teste e 1 valor médio)

● Porta de comunicação: USB 2.0

● Alimentação: 1 bateria AAA, 1,5 V

● Temperatura de trabalho: -10 graus ~ +50 graus

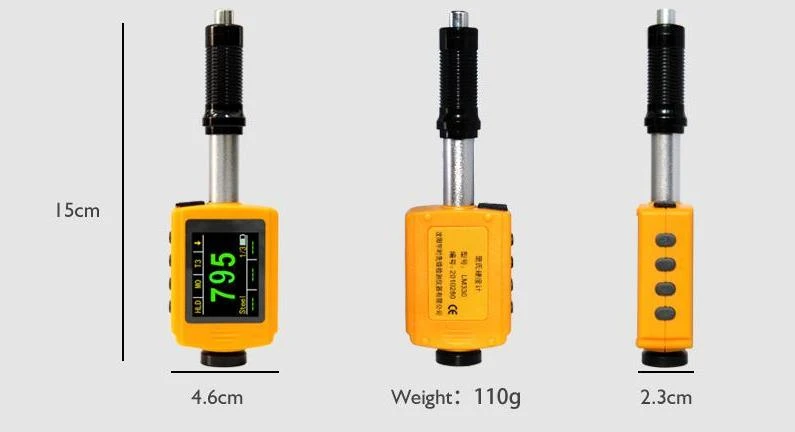

● Tamanho: 149mm*45mm

● Peso: 110g (inclui bateria)

● Bateria: 10g

● Padrão:GB/T 17394-1998,ASTM A956

Pré-tratamento da peça de trabalho

1. Requisitos da peça de trabalho

● A rugosidade da superfície é um requisito importante para a peça de teste, ela deve ser lisa e sem óleo, caso contrário causará erros de medição.

● Peso da amostra >5kg, pode ser testado diretamente sem suporte.

● O peso da amostra é de 2 ~ 5kg, com peça saliente ou peça de parede fina, deve ser fixada e apoiada com objeto com peso superior a 5kg para evitar deformação ou movimento.

● Peso da amostra <2kg, deve estar bem acoplado ao objeto de suporte com peso superior a 5 kg, e a superfície do corpo de suporte deve ser plana, lisa e sem excesso de acoplante, a direção do teste deve ser perpendicular ao acoplamento superfície.

● Outros requisitos da amostra: Peso da amostra maior ou igual a {{0}},1kg, Espessura da amostra maior ou igual a 5mm Profundidade da camada endurecida >0,8mm.

● Enquanto o corpo de suporte estiver preso, a direção do impacto deverá ser perpendicular à superfície de teste.

● Quando a amostra é uma grande área de placa, haste longa ou peça curva, mesmo que seja bastante pesada e espessa, ainda pode causar deformação e instabilidade da peça e causar valores de teste incorretos. Portanto, a parte traseira da posição de teste deve ser reforçada e apoiada.

● O magnetismo da amostra deve ser inferior a 30 gauss.

● Seleção do Anel de Apoio

● Quando o raio de curvatura (R) da superfície da amostra de teste for menor que 30 mm e maior que 11 mm, o pequeno anel de suporte deve ser usado ou selecione nosso anel de suporte especial (opcional) para obter a melhor condição de teste.
