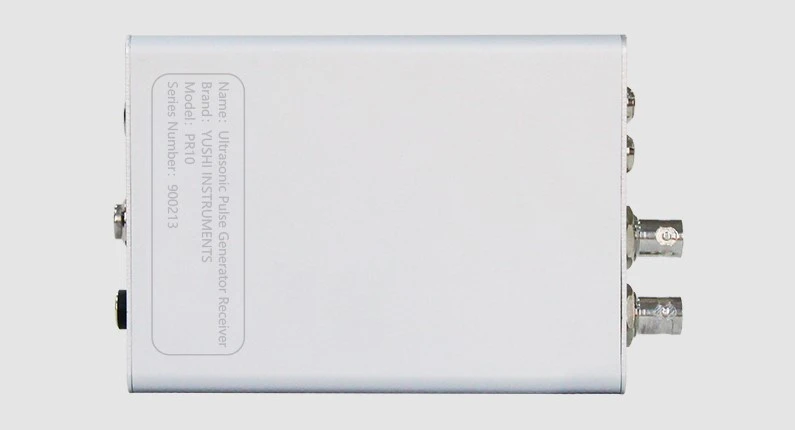

Pulser ultrassônico-receptor

Yushi PR10 Ultrassonic Pulser-Receiver é um sistema de ultrassom que pode ser aplicado aos medidores UT. Seus princípios de trabalho exclusivos podem fornecer aos usuários orientações precisas e eficazes. O equipamento é amplamente utilizado em vários setores, incluindo fabricação aeroespacial, automotiva e de máquinas, alcançando testes ultrassônicos rápidos e precisos, medição de espessura e tecnologias de detecção de sonda. O receptor Pulser inclui software de controle com base na plataforma Windows, permitindo a seleção de fontes de gatilho, tensão de transmissão, frequência de repetição e largura de pulso, além de alternar entre modos de cristal único e duplo e ajustar o amortecimento e o ganho para atender aos requisitos diferentes. Os usuários podem utilizar o SDK aberto (kit de desenvolvimento de software) para desenvolver software personalizado em vários sistemas Windows mainstream.

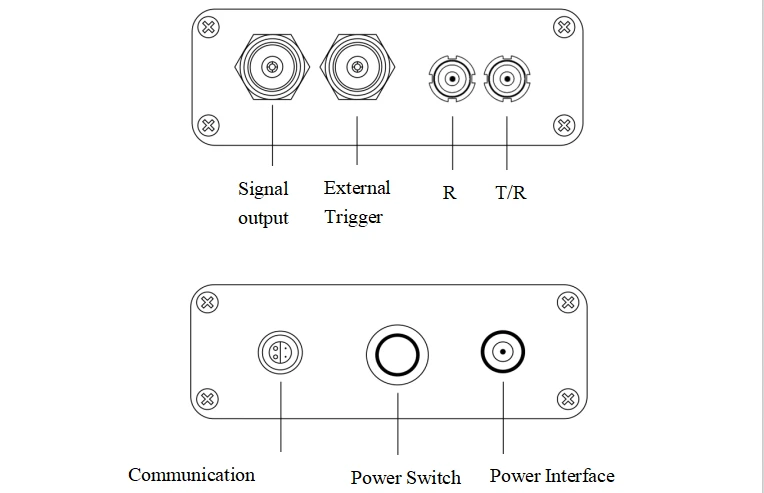

A composição de PR10

• 2 conectores BNC (interfaces Q9): um é a interface de saída de sinal para conectar a um osciloscópio para exibir a forma de onda recebida; O outro é a extremidade de entrada para o acionamento externo.
• 2 interfaces C5: interface de conexão de cristal único (t/r), a sonda de cristal dupla requer duas interfaces (t/r e r);
• 1 interface de comunicação de meia-lua: Conecte-se ao computador via USB - 4- CORREGE DE DADOS DA LONA CORE
• 13.5*1,35dc Interface de energia: conecte -se a um adaptador de energia 5V 1A.



Software de controle de PR10

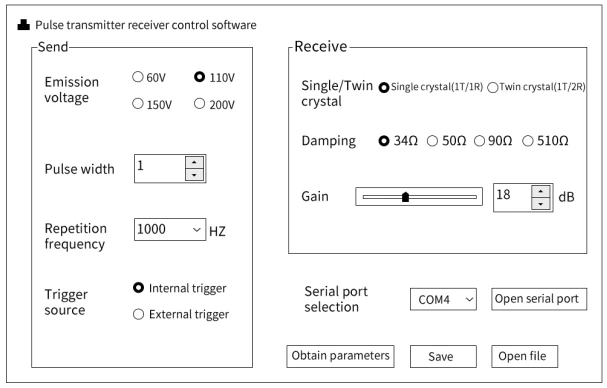

A interface do software de controle de receptor de transmissor de pulso ultrassônico é mostrado da seguinte maneira:

1. Parâmetros da área de comissão

•Tensão de emissão

Existem 4 tensões de emissão, 60V, 110V, 150V, 200V opcionais (quando o amortecimento é de 34Ω, a tensão de emissão de 200V não pode ser ajustada), que é usada para selecionar a amplitude de pulso necessária.

•Largura de pulso

A largura do pulso pode ser ajustada de 1 a 40 vezes (1 vezes cerca de 28Ns).

• Frequência de repetição

A frequência de repetição é o número de pulsos ultrassônicos emitidos por segundo quando o instrumento é usado como gerador, com 4Hz, 8Hz, 16Hz, 20Hz, 100Hz, 500Hz, 1kHz, 2kHz oito marchas para escolher aplicações diferentes.

• Fonte de gatilho

A fonte do gatilho pode ser selecionada gatilho interno e gatilho externo, quando o gatilho interno é selecionado, o próprio instrumento é usado como o gerador de pulso ultrassônico, quando o gatilho externo é selecionado, ele precisa ser conectado a um dispositivo especial ou gerador de sinal.

2. Parâmetros da área de recepção

Os parâmetros do receptor são usados ​​para controlar o receptor de pulso ultrassônico.

• Cristais únicos/gêmeos

O instrumento suporta o modo de eco do pulso e o modo One-Transmit One-Receb.

O cristal único representa o modo Echo de pulso, transmissão de pulso e recepção de eco através da interface 1; Os cristais gêmeos representam um modo de recebimento único, transmitindo pulsos através da interface 1 e recebendo através da interface 2.

•Amortecimento

O amortecimento possui 34Ω, 50Ω, 90Ω, 510Ω quatro engrenagens.

•Ganho

Controle de ganho A amplificação e atenuação do sinal recebido, a faixa de seleção de -4 dB a 55dB, pode ser ajustada por deslizamento ou ajustada por 1dB passo a passo, pode atender aos requisitos da maioria dos aplicativos.

1.A análise de sondas UT

As sondas UT desempenham papel muito importante nos testes ultrassônicos. O desempenho da sonda afeta diretamente a precisão e a confiabilidade dos resultados. Use o receptor pulsador ultrassônico PR10 pode fazer as respostas de tempo e domínio de frequência do sinal da sonda ser medido e analisado durante a operação.

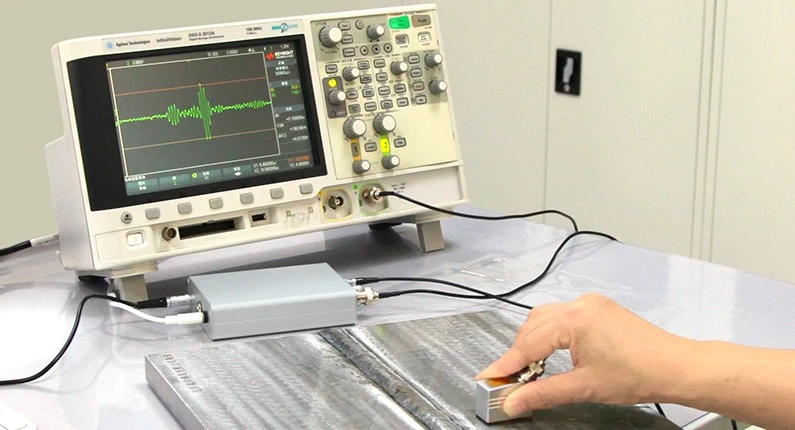

2. Medição da espessura da parede ultrassônica e detecção de falhas

O princípio da reflexão de pulso ultrassônico é usado para medir e analisar a forma de onda. A detecção de falhas é usada para determinar a presença, tamanho e localização de um defeito. As medições de espessura, por outro lado, são obtidas sabendo a velocidade do som do material e o intervalo de tempo entre dois ecos inferiores, o que torna possível calcular a espessura da peça de trabalho.

3. Análise Material

Usando o princípio da reflexão ultrassônica de pulso, as propriedades mecânicas e a qualidade do material são avaliadas medindo a velocidade na qual as ondas ultrassônicas se propagam através do material. É amplamente utilizado no campo da engenharia de materiais, especialmente na avaliação de materiais e controle de qualidade.

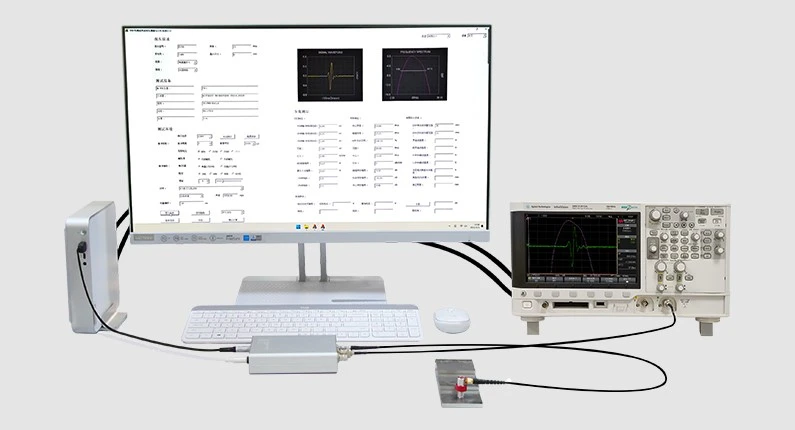

Um módulo útil para detecção de sondas

Princípio de trabalho

Ao realizar uma transformação rápida de Fourier no sinal de eco do pulso ultrassônico, seu espectro é obtido, determinando assim sua frequência central e comparando -o com a frequência nominal da sonda para alcançar o objetivo da detecção da sonda.

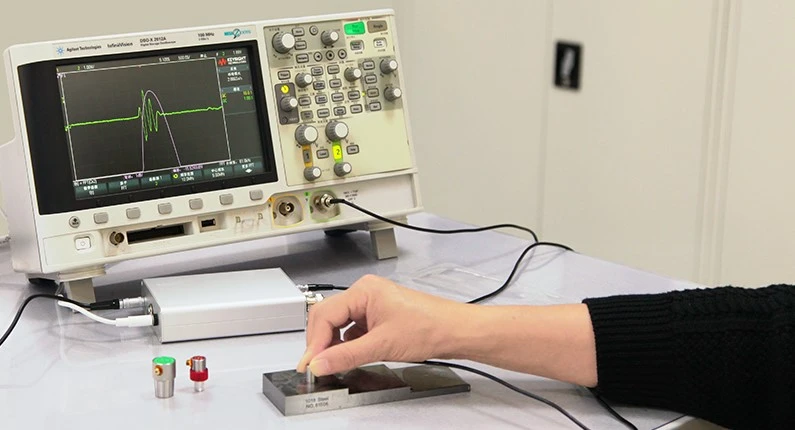

Plataforma de teste ideal para medição de espessura



Princípio de trabalho

A forma de onda é medida usando o princípio da reflexão de pulso ultrassônico, e a espessura da peça de trabalho pode ser obtida pelo cálculo. Os usuários simplesmente conectam o instrumento à fonte de alimentação e conectam a sonda à interface do instrumento. Em seguida, eles podem ajustar os parâmetros de medição no PC.



• Evitação estrita de colisão, durante o uso e armazenamento do instrumento, preste atenção às substâncias de poeira, umidade, ácido e álcalis.Mantenha os dispositivos longe dos fortes campos eletromagnéticos.
• Por favor, não desmonteou reparo sem a ajuda de pessoas, pois os dispositivos são produtos de alta tecnologia.
• Se houver algum problema de qualidade, entre em contato com o fabricante.
