Módulo de gerador de pulso ultrassônico

Vantagens principais

Posicionamento preciso, detecção eficiente, funções abrangentes

Largura de banda máxima: 20MHz

Taxa de repeptição interna do gatilho: 8 níveis ajustáveis

Largura do pulso: 1 ~ 40 ajustável (cerca de 28ns ao mesmo tempo)

Tensão de transmissão: 8 Configurações selecionadas de até 400V

Controle de amortecimento: várias configurações ajustáveis

Suporta o modo transmite-se-receita (TR) e modo de eco de pulso

Receber alcance de ganho: máximo de 60dB

O gerador e receptor de pulso ultrassônico do PR20 foi projetado para testes industriais não destrutivos, inspeção de frequência da sonda, análise de materiais e experimentos. Como um equipamento de inspeção inteligente controlado por computador, o PR20 integra transmissão de pulso de alta tensão, recepção de sinal de alta sensibilidade e análise inteligente, apoiando cenários complexos, como detecção de falhas ultrassônicas, medição de espessura e teste de desempenho do transdutor. Os usuários podem ajustar flexivelmente os parâmetros através do software de controle baseado no Windows e alternar os modos de cristal único/duplo com um único clique para atender às várias necessidades de inspeção.

1. Performance excelente, capture todos os detalhes

Largura de banda 0. 5-20 MHZ: alcançando requisitos de penetração de baixa frequência e alta frequência, detectando facilmente o micrômetro;

Tensão de transmissão 60-400 v, 8 níveis ajustáveis: fornecendo tensão de saída diferente para diferentes materiais

Largura de pulso 1-40 vezes ajustável (de 28ns): melhorar a duração do sinal

2. Controle inteligente de software, operação fácil e eficiente

Nenhuma instalação para qualquer plataforma de software de controle: sem nenhuma configuração complexa, os usuários apenas conectam o módulo gerador de pulsos com osciloscópio e computador.

Uma chave para salvar parâmetros: o PR20 suporta arquivos de configuração personalizados, que podem aumentar bastante a eficiência para inspeção e análise.

3. Comutação flexível de dois modos de excitação

Modo de pulso-eco (PE) &Modo de penetração (TT)

I. Excelente desempenho para geração e recepção de pulso

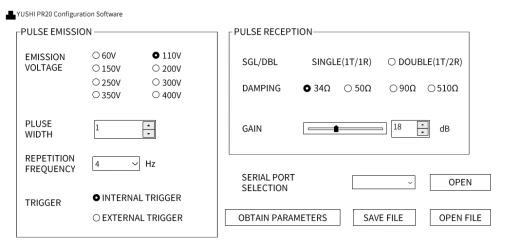

O PR20 é acionado pelo software Windows Control. Este dispositivo simplifica ajustes complexos de parâmetros. A interface é dividida na área de trasmiting e na área de recebimento. Os usuários podem:

• Selecione o gatilho interno ou o gatilho externo.
• Ajuste a tensão do pulso, a largura do pulso e a taxa de repetição.
• Alterne entre os modos de elemento único/duplo.
• Escolha configurações de amortecimento e ganho.

O software também suporta predefinições de parâmetros, permitindo que os usuários salvem e recarreguem as configurações para fluxos de trabalho de teste repetíveis. Além disso, a Yushi Instruments oferece um SDK aberto (kit de desenvolvimento de software) que permite que os desenvolvedores criem aplicativos personalizados com base em requisitos operacionais específicos.

Este poderoso receptor de pulsador pode gerar pulsos ultrassônicos de alta qualidade, oferecendo controle preciso sobre a recepção do sinal. O PR20 suporta os usuários para ajustar os parâmetros de emissão, comotensão (60V a 400V), Largura do pulso (ajustável de 1 a 40, aproximadamente 28ns por unidade), eFrequência de repetição (4Hz a 2kHz). O dispositivo suporta o acionamento interno e externo.

Para a recepção, o PR2 0 possui 4 amortecedores (34Ω, 50Ω, 90Ω, 510Ω) e uma ampla faixa de ganho (0dB a 60dB). Possui dois modos de operação que suportam o modo de medição de elementos únicos (eco de pulso) e elementos duplos. Isso significa que o receptor pulsador ultrassônico permite vários requisitos de inspeção.

Ii. Pode ser conectado com outros equipamentos

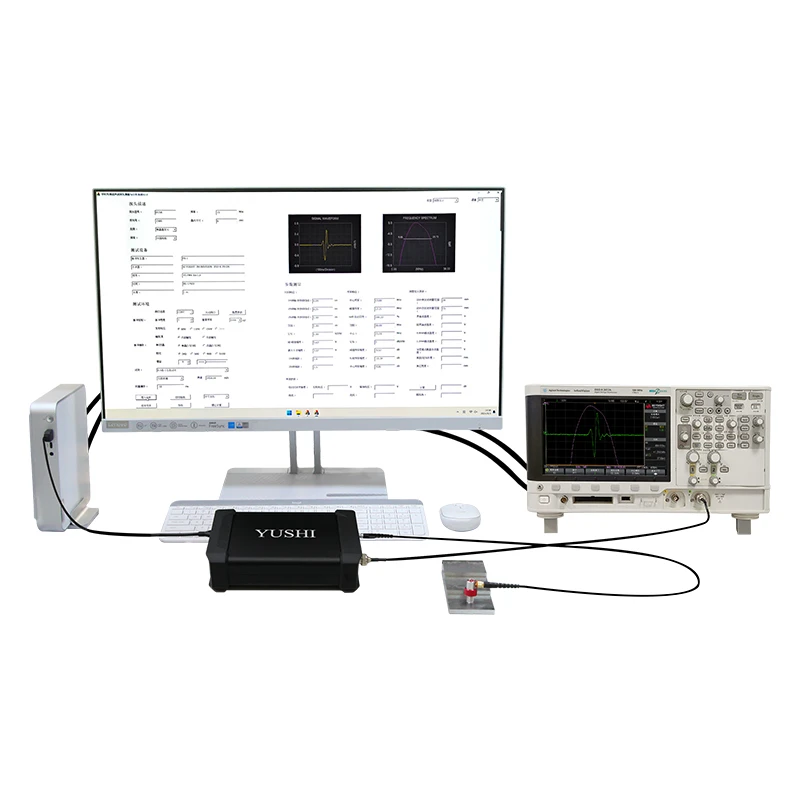

O produto inclui o próprio instrumento e o software de controle correspondente.O gerador e receptor de pulso ultrassônico são um instrumento independente com dimensões de184 mm de comprimento, 126 mm de largura e 50 mm de altura.

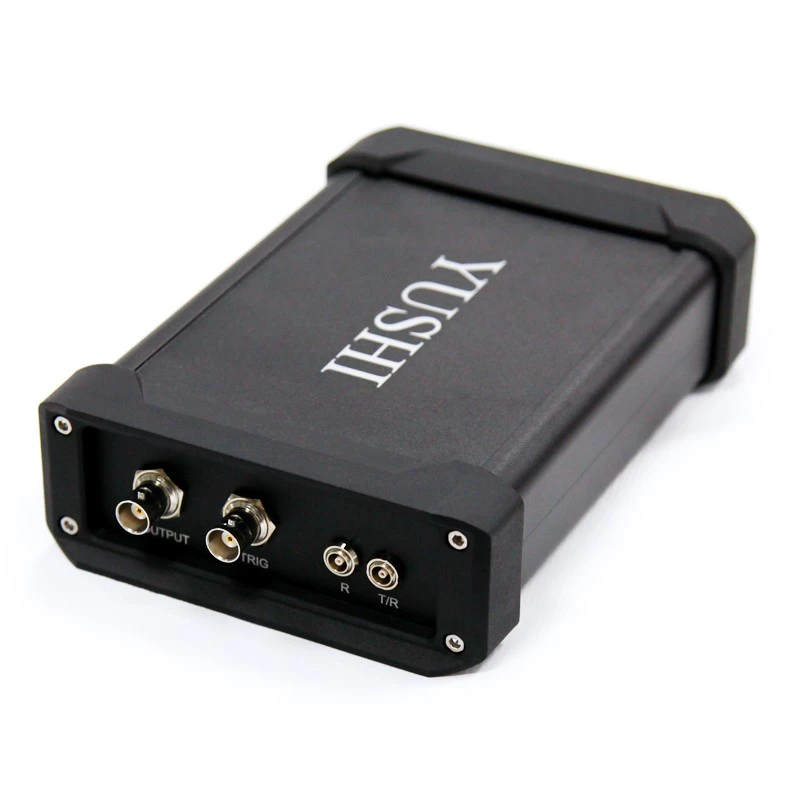

Além do botão redondo, o corpo do instrumento possui 5 interfaces:

2 conectores BNC (interfaces Q9):A porta mais externa é a interface de saída do sinal para se conectar a um osciloscópio para exibir a forma de onda recebida; O outro é a extremidade de entrada para o acionamento externo.

2 interfaces C5:Usado para conectar um transdutor ultrassônico, interface de conexão de cristal único (T/R), a sonda de cristal dupla requer duas interfaces (T/R e R);

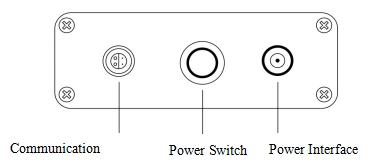

1 interface de comunicação tipo C:Conecta-se a um computador por meio de um cabo USB tipo C para comunicação e fonte de alimentação.

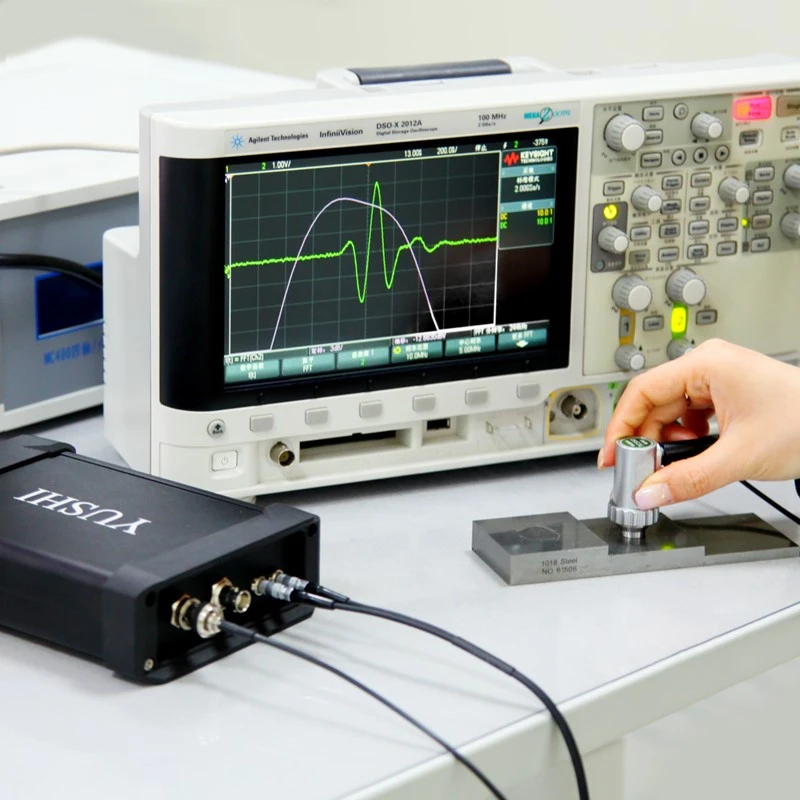

Sonda de detecção e análise de desempenho

Com o PR20, os usuários podem inspecionar o desempenho das sondas por meio de operação simples.

Ao se conectar ao osciloscópio com função TFT, os inspetores podem:

Capturar e identificar os sinais inferiores do bloco de calibração;

Análise o espectro de frequência para verificar a frequência real da sonda;

Faça comparação entre o valor medido e a frequência nominal.

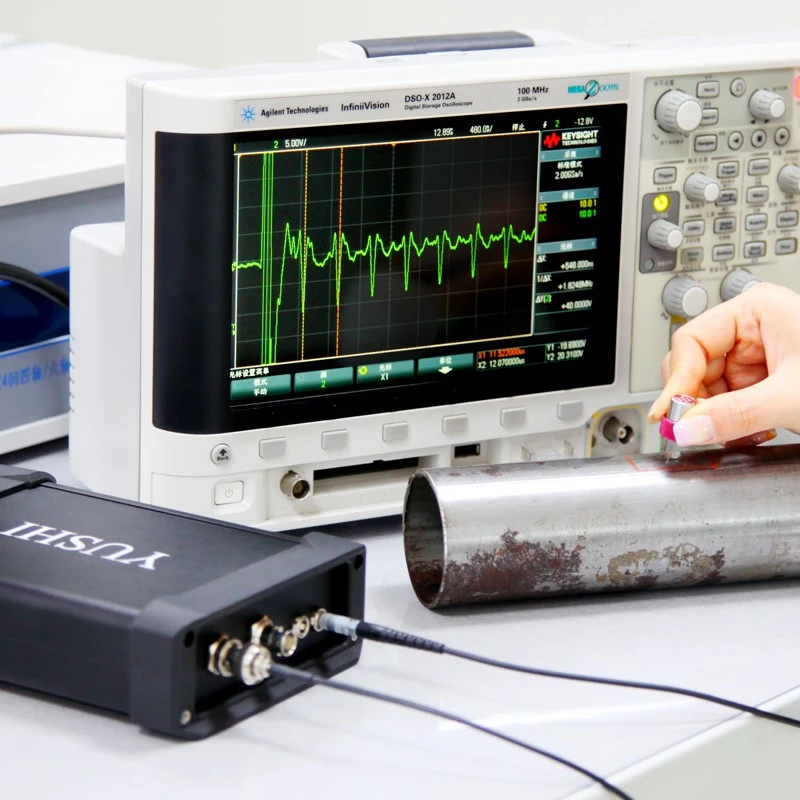

Medição de espessura de alta precisão

Adaptando o princípio ultrassônico de eco de pulso, o pulsador ultrassônico PR20 pode facilmente obter medição de espessura de alta precisão. Este dispositivo pode:

Exibir o intervalo de tempo entre os ecos sucessivos de fundo;

Seja adequado para vários materiais que possuem velocidades sonoras diferentes.

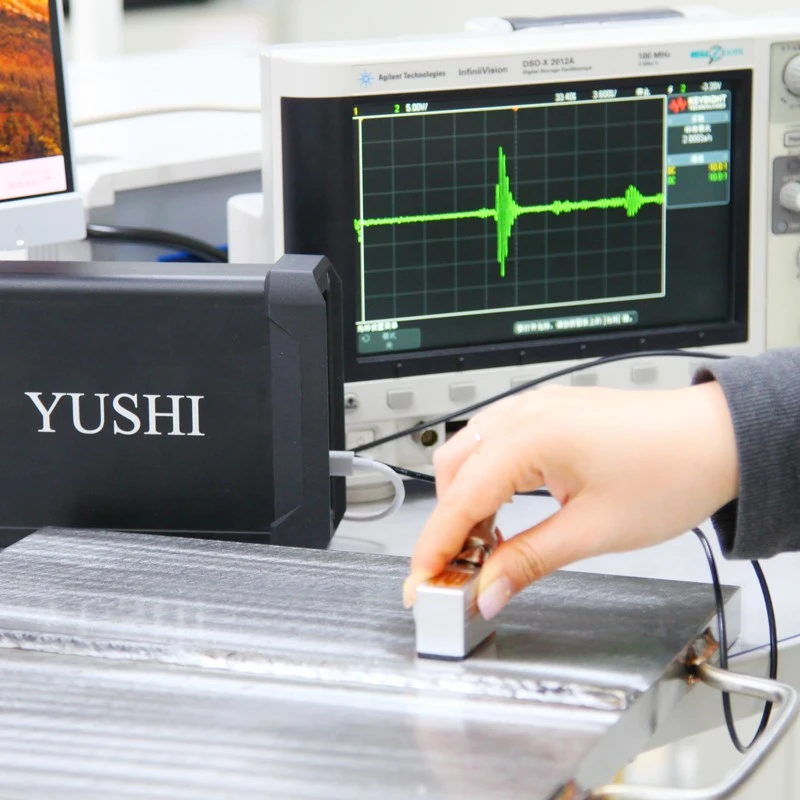

Detecção precisa de falhas ultrassônicas

O Yushi PR20 tem forte capacidade de transmitir pulsos de alta tensão e suporte para ajustar os parâmetros para a forma de onda de detecção. Esses recursos excelentes permitem que ele se torne um módulo de instrumento eficaz para inspecionar as rachaduras, poços ou outros tipos de detecção nas peças, placas de soldagem ou outras peças de trabalho.

Inteligente:Adapta -se a uma variedade de metas de teste e tipos de sonda.

Preciso:Fornece resultados precisos e estáveis ​​para inspeção crítica ou medições.

Desenvolvimento:Pode ser conectado com outros instrumentos ou ser personalizável para uso especial.

Portátil:Compacto e leve (542 g) para cenários de uso amplos.

1. Evitar a colisão, durante o uso e armazenamento do instrumento, preste atenção à poeira, umidade e substâncias ácidas e álcalis. O instrumento deve ser mantido longe de fortes campos eletromagnéticos.
O revestimento superficial da cobertura final do instrumento causará uma reação química com álcool de alta concentração. Mantenha -o longe de produtos de álcool com uma concentração acima de 75%.

2. Se houver algum problema de qualidade, entre em contato com o fabricante.
Como os dispositivos são produtos de alta tecnologia, o trabalho de manutenção deve ser concluído por pessoal de manutenção treinado, não desmonte ou repare sem a ajuda do pessoal.
