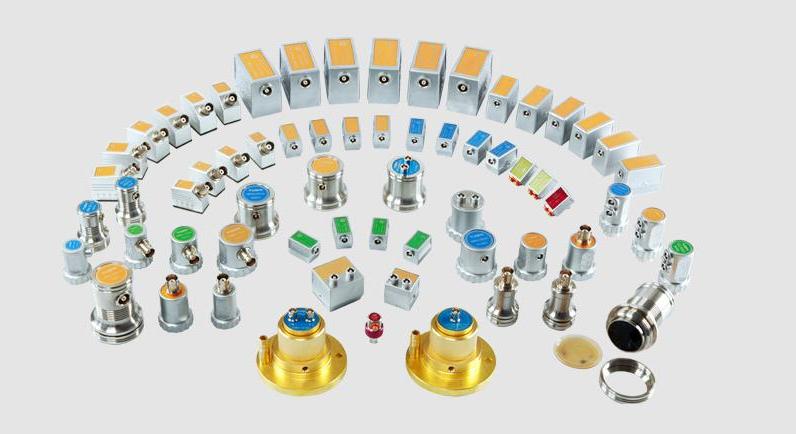

Sonda de feixe reto de elemento único

As sondas de feixe reto de cristal único YUSHI usadas em testes não destrutivos são um tipo de sonda ultrassônica que usa o efeito piezoelétrico do material para converter energia elétrica e acústica. Eles geralmente são compostos de wafers piezoelétricos, blocos de amortecimento, películas protetoras e invólucros. A sonda de feixe reto de cristal único é um dos componentes mais importantes do sistema de teste ultrassônico, e o desempenho da sonda afeta diretamente a capacidade e o efeito do teste ultrassônico.

1. Bolachas piezoelétricas

O elemento piezoelétrico é o elemento central da sonda, que emite e recebe ondas ultrassônicas. O wafer é feito de cristal único piezoelétrico cortado de uma determinada maneira e em uma determinada direção, ou feito de cerâmica piezoelétrica por polarização.

2. Película Protetora

Uma película protetora é geralmente adicionada na frente do elemento piezoelétrico da sonda reta, que é usada para proteger o elemento piezoelétrico e o eletrodo contra desgaste e danos. A película protetora deve ter boa resistência ao desgaste, alta resistência, baixa atenuação sonora, boa permeabilidade sonora e espessura adequada. As películas protetoras são divididas em películas protetoras macias e películas protetoras duras. A película protetora rígida é comumente feita de alumina (corindo), folha de metal, etc. A película protetora macia geralmente é feita de plástico macio de poliéster.

3.Blocos de amortecimento

O bloco de amortecimento, também conhecido como bloco de absorção, adere à parte traseira do wafer piezoelétrico e sua função é evitar a vibração inercial do wafer e absorver a energia sonora irradiada da parte traseira do wafer, reduzindo assim a largura do pulso e interferência de sinal de desordem.

4.Habitação

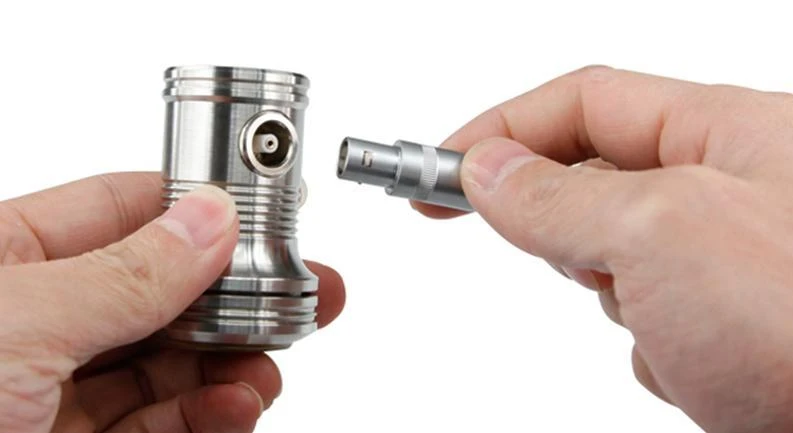

O invólucro da sonda é feito de metal ou plástico, que segura e protege todo o elemento da sonda. A caixa está equipada com um prensa-cabo da sonda, que está disponível com parafuso, soquete ou baioneta. A superfície do invólucro está marcada com o número do modelo e as especificações da sonda.

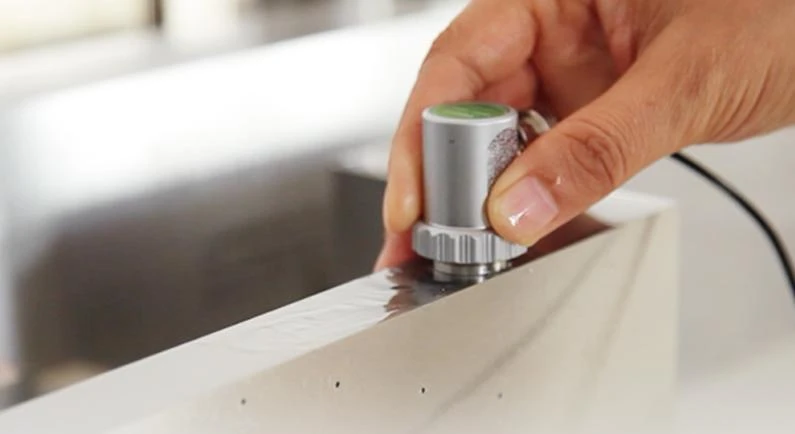

1.Detecção de defeitos transversais de placas comuns;

2. Inspeção da barra

3. Detecção de defeitos na direção da espessura do tubo

4. Inspeção de fundição e forjamento

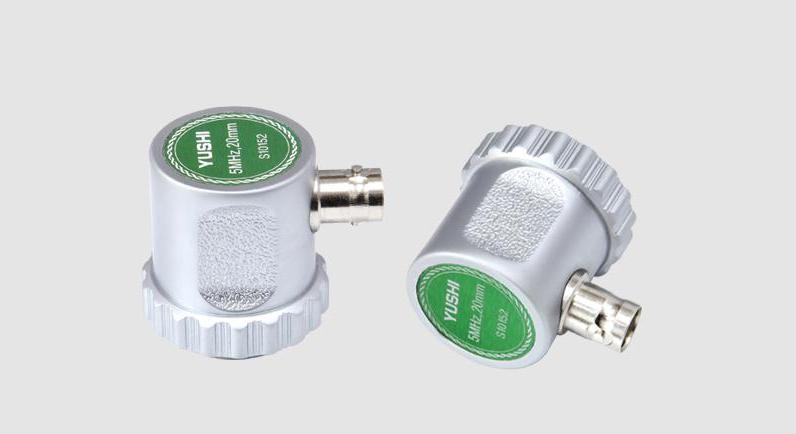

1. As letras a laser podem ser feitas em protótipos de sinais de alumina;

2.Os clientes podem personalizar a localização do plugin;

3. Feito de liga de zinco-alumínio, superfície cromada e descanso ergonômico antiderrapante para os dedos;

Tampa de wafer de parede espessa em aço inoxidável 4.304;

5. Bolachas cerâmicas piezoelétricas;

6. Película protetora rígida, textura de corindo, maior sensibilidade ao desgaste.

Cada sonda é rigorosamente testada antes de sair da fábrica e vem com um relatório de teste. Fabricamos sondas de acordo com o padrão ASTM-E1065 e fornecemos a cada cliente um relatório de teste correspondente a um número de série exclusivo que registra a forma de onda de RF real e o espectro de cada sonda. Cada gráfico de teste contém dados como frequência central, frequência de pico,{ {2}}dB de largura de banda relativa e largura de pulso. O conteúdo do certificado é rastreável.
