Terminologia de detecção de falhas ultrassônicas

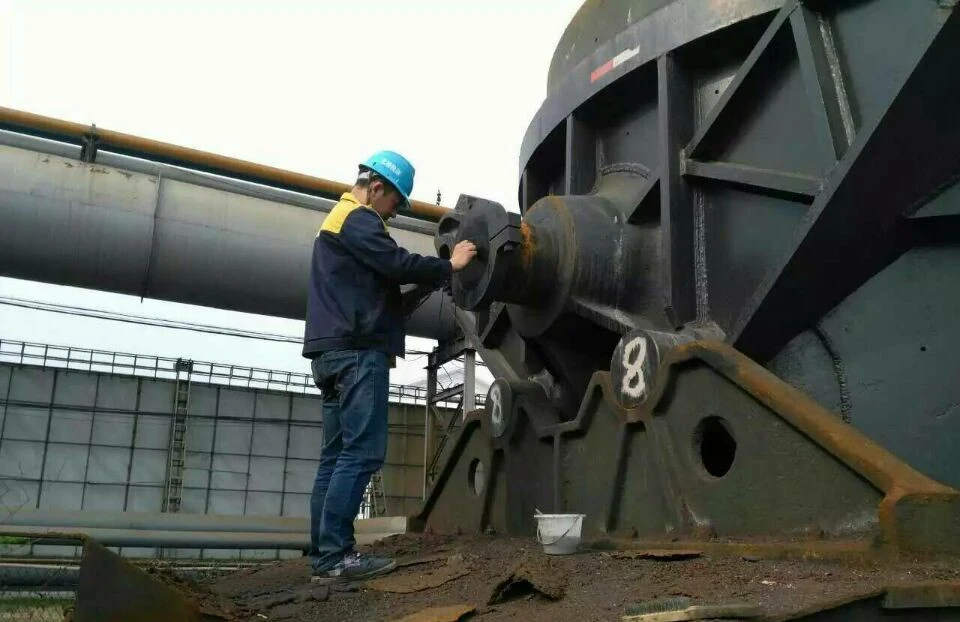

O detector de falhas ultrassônicas é um instrumento de teste não destrutivo industrial portátil, que pode detectar, localizar, avaliar e diagnosticar de maneira rápida e conveniente, não destrutiva e com precisão, rachaduras, inclusões, dobragem, porosidade, orifícios, etc.) dentro da peça de trabalho e pode ser usada no laboratório, como o bem-estar. É um instrumento de teste essencial na indústria da NDT.

Ultrasonic nondestructive testing has a lot of terminology, commonly used A-type display, transmit pulse, pulse amplitude, pulse width, echo, bottom echo, defective echo, interference echo, late echo, phantom echo, decibel, acoustic impedance, attenuation, defects, time baseline, scanning, scanning range, scanning speed, horizontal linearity, vertical linearity, dynamic range, pulse repetition frequency, detection frequency, echo frequency, Sensitivity, sensitivity margin, resolving power, gate, attenuator, signal-to-noise ratio, gain, distance amplitude curve (DAC), coupling, test block, standard test block, comparison test block, probe, piezoelectric material, wafer, acoustic isolation Camada, sonda direta, sonda inclinada, ponto de incidência de sonda, ângulo da sonda, borda principal da sonda, etc. Saber exatamente o que esses termos representam o ajudarão a utilizar melhor o instrumento para detecção de falhas.

1.Type Uma tela.
Um método de representar informações nas quais a distância ou o tempo é representada por uma linha de base horizontal (eixo x) e a amplitude é representada por uma deflexão perpendicular à linha de base (eixo y).

2. Pulso emitido.
Um pulso elétrico adicionado a um transdutor para produzir ultrassom.

3. amplitude do pulse.
A amplitude da tensão do sinal de pulso. Quando uma tela do tipo A é usada, geralmente é a altura da linha de base do tempo até o pico do pulso.

4. Largura do pulse.
A duração do pulso expressa como um valor de tempo ou período.

5.CHO.
O sinal de ultrassom refletia de volta de um refletor.

6. Bottom Echo.
Onda refletida da superfície inferior da parte inspecionada.
7. Defeitos Echo.
Ecos causados ​​por defeitos internos ou superficiais na parte inspecionada.
8. ECHO ECHO.
Uma variedade de ecos que impedem a avaliação dos resultados da detecção de falhas são chamados de ecos de interferência. Incluindo reflexões falsas, reflexões internas e reflexões devido ao ruído do instrumento, interferência externa e outras reflexões.

9.LATE ECHO.
Um eco do mesmo refletor que chega tarde porque percorreu um caminho diferente ou passou por uma transição de onda ao longo do caminho.
10. Phantom Echo.
Um eco não realista (onda fantasma) que aparece em um material com boa transmissão de som devido à alta frequência de repetição do detector de falhas ultrassônicas.
11. Decibéis.
A representação logarítmica da razão de duas amplitudes ou intensidades. Uma comparação de duas alturas de ondas em uma tela é frequentemente expressa em decibéis.
12. Impedância acústica.
A proporção da pressão sonora de uma onda sonora para a velocidade vibracional de uma massa, geralmente expressa como o produto da densidade p e a velocidade C do meio.
13.Ação.
O fenômeno no qual as ondas ultrassônicas se propagam através de um meio e a pressão sonora diminui gradualmente à medida que a distância percorrida aumenta.
14. Defeito.
Uma descontinuidade de tamanho, forma, orientação, localização ou natureza que seria prejudicial ao uso efetivo da peça de trabalho ou que não atenda aos requisitos dos critérios de aceitação especificados.
15. Linha de base do tempo.
Uma linha de varredura horizontal no modelo A tela fluorescente, indicando tempo ou distância.
16. Digitalização.
Movimento repetido do feixe de elétrons na tela fluorescente de um detector de falhas no mesmo padrão.

17. Lançamento do escanamento.
O alcance mais alto que pode ser exibido na linha de base no momento da tela fluorescente.
18. Velocidade da paisagem.
A proporção do eixo horizontal na tela do fósforo para a faixa de som correspondente.
19. Linearidade Horizontal.
O grau em que o sinal exibido no eixo de tempo ou distância da tela fluorescente de um detector de falha ultrassônico é proporcional ao sinal alimentado ao receptor (através de um gerador de tempo calibrado ou vários ecos de uma placa de espessura conhecida).
20. Linearidade vertical.
O grau em que o sinal exibido no eixo de tempo ou distância da tela fluorescente do detector de falha ultrassônico é proporcional à amplitude do sinal no receptor de entrada.
21. Lançamento dinâmico.
A razão entre as alturas de ondas de área máxima e mínima refletida que podem ser resolvidas na tela de um detector de falhas ultrassônicas quando o ajuste de ganho é constante. Geralmente expresso em decibéis.
22. Frequência de repetição de pulse.
O número de pulsos por segundo no qual a bolacha da sonda é excitada pelo gerador de pulsos para produzir ondas ultrassônicas.
23. Frequência de detecção.
A frequência ultrassônica usada para detecção ultrassônica, geralmente 0. 5 ~ 15mHz.
24.ECHO FREQUÊNCIA.
O recíproco do tempo entre os picos obtidos expandindo o eco no eixo do tempo.

25.sensibilidade.
Uma medida do menor sinal ultrassônico que produz uma indicação reconhecível na tela fluorescente de um detector de falhas ultrassônicas.
26. Margem de sensibilidade.
Nos sistemas de detecção de falhas ultrassônicos, a diferença entre a sensibilidade à detecção de defeitos padrão expressa em um determinado nível e a sensibilidade máxima de detecção.
27. PODER RESOLVENTE.

A capacidade de um sistema de detecção de falhas ultrassônicas de discriminar entre defeitos na direção transversal.
28.gate.
Um método eletrônico de selecionar um intervalo de tempo com o objetivo de monitorar o sinal de detecção de falhas ou para processamento adicional.
29.ATNUATOR.
Um dispositivo que causa uma mudança quantitativa na tensão do sinal (pressão sonora). A quantidade de atenuação é expressa em decibéis.
30. Razão Signal / ruído.
A razão entre a amplitude do sinal do ultrassom e a amplitude do ruído máximo de fundo. Geralmente expresso em decibéis.
31. Ganho.
A forma logarítmica da quantidade de amplificação de tensão do amplificador de receptor de detector de falhas ultrassônicas. Expresso em decibéis.
32. Carbate.
A ação de conduzir ondas sonoras entre a sonda e a parte inspecionada.

33. Curva de amplitude da distância (DAC)
Um conjunto de curvas extraídas de três parâmetros: a distância de um refletor conhecido que produz um eco, o ganho do detector de falhas e o tamanho do refletor, de acordo com condições especificadas. Na detecção real de falhas, o tamanho equivalente da falha pode ser estimado a partir dessa curva pela distância medida para a falha e o valor de ganho.
34. Bloco de teste.
Uma amostra usada para caracterizar as propriedades de um sistema de inspeção ultrassônica e a sensibilidade da detecção de falhas.
35. Passo de teste padrão.
Um espécime cujo material, forma e dimensões foram certificados por uma autoridade competente. Utilizado para testes de desempenho e ajuste de sensibilidade de dispositivos ou sistemas de teste ultrassônico.
36.comparison Bloco de teste.

O bloco de teste é usado para ajustar a sensibilidade do sistema de detecção ultrassônico ou o ajuste da sensibilidade.
Ajuste a sensibilidade do sistema de detecção ultrassônica ou compare o tamanho da peça de teste de defeitos. Geralmente feito de materiais com características semelhantes ao material que está sendo testado.
37.probe.
Transmitir ou receber (ou transmitir e receber) dispositivo de conversão eletroacústica de energia do ultrassom. O dispositivo geralmente consiste em um plugue de marca registrada, alojamento, apoio, elemento piezoelétrico, filme de proteção ou bloco.
38. Material piezoelétrico.
Materiais com a propriedade do efeito piezoelétrico, como quartzo, titanato de bário, titanato de zirconato de chumbo, etc.
39.wafer.
O elemento de conversão eletroacústica na sonda de ultrassom. Feito principalmente de quartzo, titanato de bário e materiais piezoelétricos de titanato de zirconato de chumbo, a forma do plano, superfície curva.

40. Isolamento acústico.

Um espaçador altamente absorvente usado em sondas bicristalinas para dividir o caminho do som.
41.STRAIGHT Sonda.
Uma sonda usada para detecção de falhas verticais, principalmente para testes de ondas longitudinais.
42. Óliques sonda.
Uma sonda usada para soar oblíquo, principalmente para ondas transversais.
43. Ponto de incidência de probaque.
O ponto em uma sonda transversal ou de onda de superfície onde o eixo do feixe emitido passa pela superfície inferior da sonda.
44. ângulo de probaque.
O valor da tangente do ângulo refrativo (valor K) no aço de uma sonda oblíqua, expressa como um número árabe.
45. Sonda Entrelinha Borda.
O comprimento da borda principal da sonda inclinada, que é a distância do ponto de incidência até a borda principal da sonda.
