Medição de espessura de tubos e placas compostas bimetálicas usando medidor UT de alta precisão

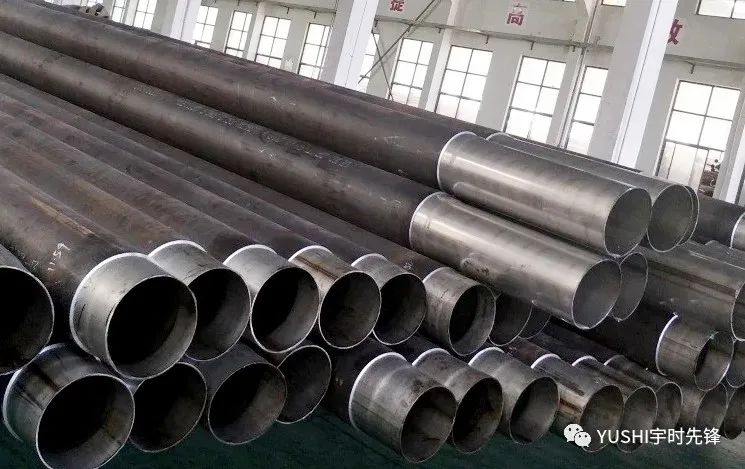

Os materiais compósitos metálicos, comumente conhecidos como tubos bimetálicos ou tubos de revestimento, são tubos compostos compostos por dois tubos metálicos diferentes. Eles são feitos usando tecnologia de compósitos ou uma variedade de metais com diferentes propriedades químicas e mecânicas para obter ligação metalúrgica na interface. O material compósito formado melhora muito a expansão térmica, resistência, tenacidade à fratura, resistência ao impacto, resistência ao desgaste, propriedades elétricas, propriedades magnéticas e muitas outras propriedades de um único material metálico. Como um novo material estrutural, os tubos compostos têm sido amplamente utilizados em petróleo, indústria química, construção naval, metalurgia, mineração, fabricação de máquinas, energia elétrica, conservação de água, transporte, proteção ambiental, fabricação de vasos de pressão, alimentos, cervejaria, produtos farmacêuticos e outros campos industriais.

Testes não destrutivos periódicos de tubos compostos bimetálicos são muito necessários. Nos projetos práticos anteriores, geralmente é medido diretamente usando ferramentas como paquímetros em ambas as extremidades do tubo composto. Às vezes, para atender às necessidades dos usuários, as amostras são selecionadas aleatoriamente, cortadas longitudinalmente e depois medidas, o que resulta em desperdício.

Para resolver este problema, precisamos usar tecnologia de medição de espessura ultrassônica para pesquisa e medição, que pode medir com precisão a espessura da parede do tubo composto bimetálico.

É de grande importância garantir a resistência e avaliar a segurança e a vida útil do tubo composto bimetálico.

Recebemos uma amostra de nosso cliente, um material compósito bimetálico com camada superior de aço 20# e revestimento interno de aço inoxidável 304. Este material utiliza compostos explosivos para unir as superfícies de dois metais. Como a espessura da camada resistente à corrosão-do revestimento de aço inoxidável 304 é de apenas cerca de 3 mm, vários testes comparativos foram realizados para melhorar a precisão e exatidão da medição.

Use um medidor de espessura ultrassônico convencional para medir a espessura da parede de (11.2+2.7) mm 20# aço + 304 amostra composta bimetálica de aço inoxidável. Verifica-se que ao medir a espessura no mesmo ponto, às vezes a espessura externa era exibida, e às vezes a espessura total era exibida, e esse fenômeno é muito comum na detecção de tubos compostos. Isso ocorre porque os materiais metálicos internos e externos do material compósito bimetálico são diferentes. A impedância acústica do aço 20# e do aço inoxidável 304 é semelhante. Embora a onda refletida na interface possa ser observada, a onda refletida é fraca e as características de reflexão da interface do ponto de medição não são óbvias.

O medidor de espessura ultrassônico série YUSHI PM-5 é usado para medir a espessura da parede de tubos compostos bimetálicos com uma sonda de alta frequência. À medida que a frequência de incidência das ondas ultrassônicas pulsadas aumentou, o comprimento de onda das ondas ultrassônicas tornou-se mais curto, as ondas difrativas diminuíram e as ondas refletidas aumentaram na superfície de ligação da liga resistente à corrosão com grão grosso e o aço carbono base, e os ecos na interface composta anisotrópica eram óbvios. resolvendo assim o problema de sensibilidade de detecção da medição da espessura da parede de tubos compostos bimetálicos.

A espessura de cada camada é calculada de acordo com a velocidade do som e o tempo de chegada do eco, portanto a precisão da velocidade do som está diretamente relacionada à precisão da medição. A velocidade do som não pode ser simplesmente aplicada à velocidade do som de um determinado material, mas precisa ser determinada por vários blocos de teste de material e, em seguida, convertida com precisão de acordo com o tempo de viagem da onda sonora em cada camada.

Medidor de espessura ultrassônico da série YUSHI PM-5 com sonda de alta frequência para medir a espessura da parede de material composto bimetálico de aço inoxidável 20# +304, que pode medir simultaneamente a espessura de 2 camadas de material e a espessura total do material ao mesmo tempo, com eco claro, valor de medição estável e preciso.

A espessura da camada base e da camada de revestimento do tubo composto bimetálico ligado metalúrgico pode ser medida com precisão usando um medidor de espessura ultrassônico de alta frequência, e a precisão da detecção pode atingir ± 0,05 mm, o que resolve efetivamente o problema de medição precisa da camada base e da espessura do revestimento do tubo composto metalúrgico.

Este método pode ser usado por fabricantes de tubos compostos para medir e monitorar dinamicamente a espessura da parede de seus produtos para garantir que a espessura da parede dos materiais de fábrica atenda aos requisitos técnicos.

Este método pode ser usado por empresas de construção para medir a espessura de aceitação do material de tubos compostos bimetálicos para garantir a espessura da parede do material, especialmente os requisitos de espessura da parede da camada de liga-resistente à corrosão do revestimento, e fornecer uma base para a aceitação do material.

Este método também pode ser usado para monitorar a espessura da parede de dutos compostos em serviço, de modo a detectar prontamente defeitos e reparar dutos, o que é de grande importância para garantir o uso seguro de dutos.
