Aplicação de medição de espessura por imersão em água usando um-medidor de espessura ultrassônico scan

A medição de espessura por imersão em água é um método de medição de espessura ultrassônica, que se caracteriza pelo uso de água como acoplante para a peça e a sonda. Durante o teste, a peça de trabalho e a sonda são colocadas juntas na água, e a sonda fica a uma certa distância da peça de trabalho (chamada de espessura da camada de água).

Depois que a onda ultrassônica é emitida, ela passa pela água até a superfície da peça e depois é transferida para o interior da peça. A espessura da peça de trabalho pode ser exibida corretamente ajustando a forma de onda A-scan no display.

O medidor de espessura ultrassônico é baseado no princípio da reflexão do pulso ultrassônico para medir a espessura do material medido. Quando o pulso ultrassônico emitido pela sonda atinge a interface do material através do objeto medido, o pulso é refletido de volta para a sonda e a espessura do material medido é determinada medindo com precisão o tempo que a onda ultrassônica percorre o material.

O método de medição de espessura por imersão em água ultrassônica consiste em colocar a sonda na água, e sua emissão de ondas ultrassônicas gerará múltiplas ondas de reflexão na interface da água. Ao mesmo tempo, o objeto testado também gerará ondas de reflexão.

Devido às diferentes velocidades das ondas ultrassônicas na água e no material testado, ao ajustar a espessura da camada de água entre a sonda e o objeto sendo testado, a onda inferior do objeto sendo testado é posicionada na frente da onda refletida na segunda interface de água.

A medição da espessura da imersão em água é geralmente dividida em dois métodos: método de imersão parcial em água e método de imersão total em água.

A imersão parcial em água usa a sonda-cheia de água e é usada principalmente para substituir a medição de espessura-de grandes áreas para melhorar a eficiência do trabalho; A imersão total em água utiliza a sonda de imersão em água e é adequada para superfícies rugosas. Medição automática de peças com formatos complexos e más condições de acoplamento, como tubos e barras.

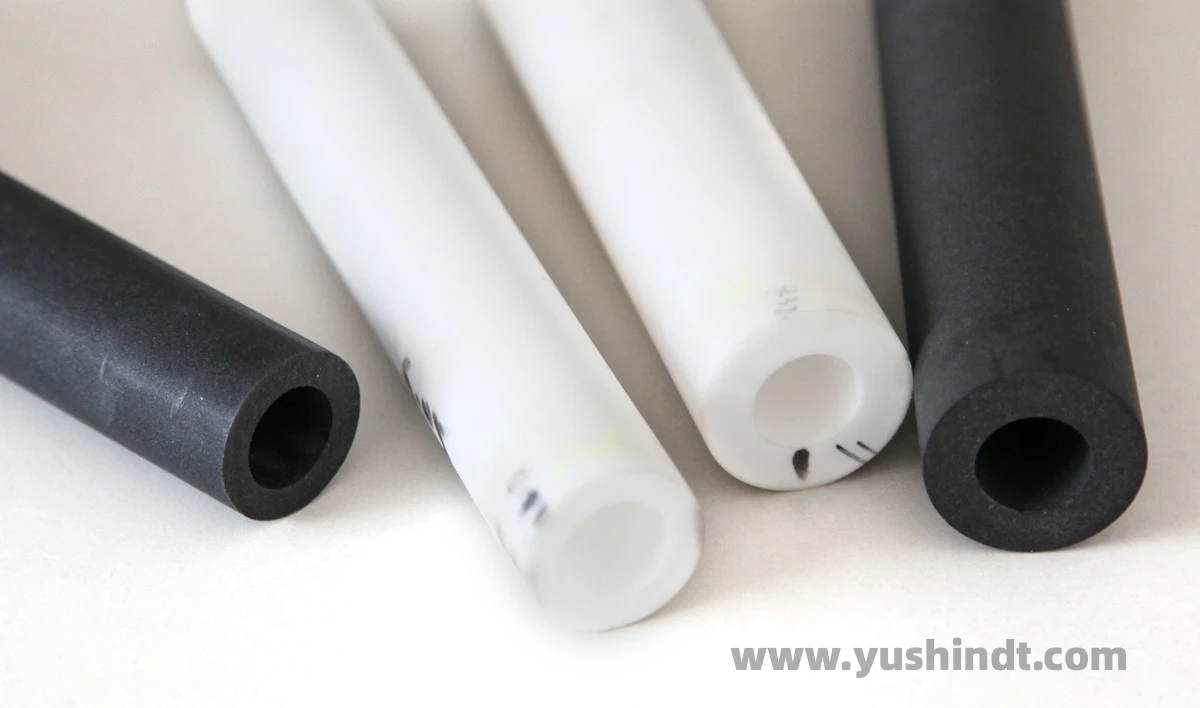

Recebemos material de filtro de amostra dos clientes (diâmetro 30-40 mm, espessura de parede de 5 a 9 mm ou mais), o filtro é sinterizado por alta temperatura e alta pressão e há distribuição de microporos. O cliente exige medir a espessura de sua parede, testando sua uniformidade e espessura mínima.

Devido à estrutura especial deste material, o método convencional de medição de espessura ultrassônica é difícil de receber o eco inferior e não pode ser medido. Após o teste, usando o medidor de espessura ultrassônico da série YUSHI PM-5 para testes de imersão em água, o eco é claro e o valor da medição é rápido, estável e preciso.

Na medição ultrassônica diária, algumas peças de trabalho, devido à superfície rugosa, formato irregular e outros motivos especiais, não podem ser medidas pelo método de contato. Para tais peças de trabalho, é aconselhável tentar usar a medição de espessura ultrassônica por imersão em água.

Se a sonda comum for usada como sonda de imersão em água, a difusão do feixe acústico aumentará após a onda sonora entrar na peça de trabalho, e a capacidade ultrassônica será enfraquecida após a energia sonora passar pela camada de água e se difundir na peça de trabalho, resultando em sensibilidade de detecção reduzida. Para concentrar a energia sonora, deve-se utilizar a sonda de focagem, e a frequência da sonda é selecionada de acordo com as características do material.

A medição da espessura por imersão em água tem alta sensibilidade, o acoplamento líquido reduz a perda de energia sonora e a medição da espessura por imersão em água pode superar a perda de energia sonora causada pela superfície áspera da peça ou pelo formato da superfície.

Como não é necessário contato próximo, a velocidade de medição é melhorada e é adequada para o desenvolvimento secundário de medição online.
