Princípio de medição
O medidor de espessura ultrassônico emite altos sinais de pulso de frequência, penetra no revestimento e reflete de volta à sonda e calcula a espessura do revestimento usando a diferença de tempo de reflexão ultrassônica na interface entre o revestimento e o substrato. Adequado para medir revestimentos (como tinta e outros materiais metálicos não -}) em materiais não ferromagnéticos (como concreto, fibra de vidro, etc.), medindo a espessura de revestimentos ferromagnéticos em superfícies ferromagnéticas e medindo a espessura das brechas condutoras em um ferozista não -fumagnético.
Processo de operação
1. Calibre o instrumento
- Ajuste do ponto zero
Depois de ligar, ajuste os parâmetros do instrumento de acordo com as instruções e calibre o ponto zero e a velocidade do som da sonda do instrumento.
- Verificação da precisão
Use peças de teste padrão para verificar a precisão do instrumento e verifique se o erro está dentro do intervalo permitido.
2. Aplique o acoplamento
Aplique o agente de acoplamento (como agente de acoplamento ultrassônico especializado) uniformemente na superfície do concreto para garantir um bom contato entre a sonda e a superfície e reduzir a atenuação do sinal.
3. Operação de medição

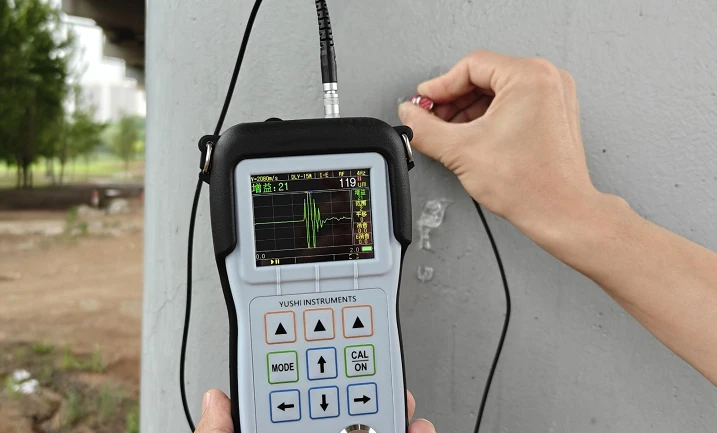

- Posicionamento da sonda
Pressione a sonda verticalmente na superfície do revestimento para evitar a inclinação ou deslizamento.

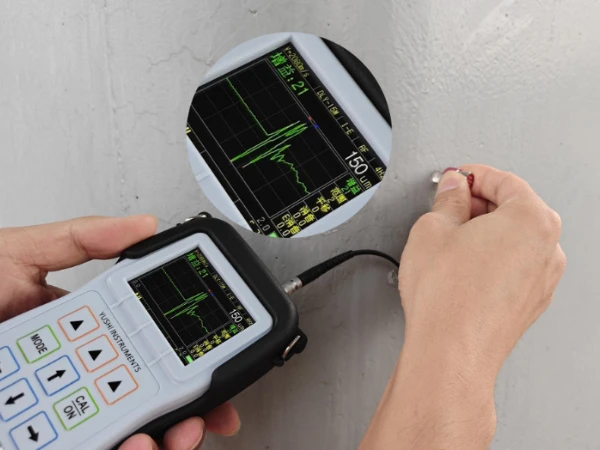

- Leia os dados
Depois que os dados ficam brancos, indica que o valor de medição é estável e o valor da espessura pode ser lido. Neste momento, o valor é o revestimento superficial do concreto.
Pontos de operação
1. Calibração: Antes da medição, é necessário testar o instrumento com placas padrão para garantir a precisão.
2. Layout: Teste não destrutivo: nada menos que 3 pontos de medição por 100 cm ².
3. Condições ambientais: Condição da superfície: Antes da medição, é necessário garantir que a superfície medida esteja livre de manchas de poeira e óleo para evitar afetar os valores de medição.
