No campo dos testes industriais, a tecnologia de medição não destrutiva está substituindo gradualmente as ferramentas de contato tradicionais. O medidor de espessura ultrassônico PM5GEN3 é o equipamento de detecção inteligente de terceira geração da Yushi Instruments, que resolve com sucesso o problema da medição precisa da espessura da parede do tubo de metal sob cobertura espessa de revestimento de borracha através da tecnologia de penetração de ondas sonoras de baixa frequência. Este artigo analisa os princípios inovadores e o valor do aplicativo com base em cenários de teste de dispositivos e parâmetros técnicos.
Estrutura técnica e parâmetros de núcleo

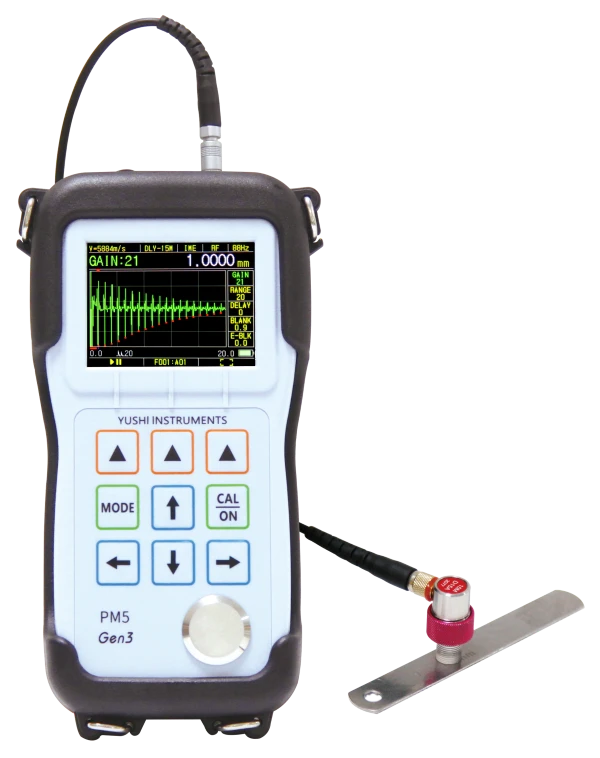

O medidor de espessura ultrassônico PM5Gen3 (marca: Yushi Instruments) adota um modo de trabalho padrão e possui um valor de velocidade de som predefinido integrado de 5920m/s (V-5920m/s), que está diretamente relacionado ao modelo de cálculo da velocidade de propagação das ondas ultrassônicas em meios metálicos. A imagem física do equipamento mostra que sua sonda foi projetada com um único transdutor de cristal, que pode efetivamente penetrar em um revestimento de borracha com uma espessura de 20 mm para medir a espessura do substrato. A interface de operação integra a medição de ponto único e o modo de varredura contínua, e a tela da tela apresenta valores de correção de velocidade de som em tempo real e dados de espessura, com um intervalo de erros controlado dentro de ± 0,05 mm.
O princípio da medição de penetração de revestimento de borracha

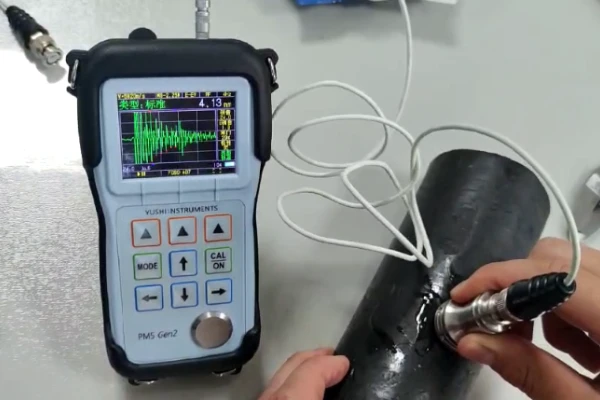

Medimos as espessuras do revestimento de borracha e substrato de metal separadamente. Os resultados são mostrados como abaixo:
A espessura do revestimento de borracha é de 8,65 mm.
A espessura do substrato de metal é de 4,11 mm.
Borracha e outros revestimentos elásticos podem causar desvios nas medições de contato. O PM5GEN3 alcança a detecção sem contato através das etapas a seguir:
Acoplamento acústico:Aplique o agente de acoplamento uniformemente na superfície do revestimento para eliminar as lacunas de ar;
Reconhecimento da primeira onda:Após o pulso transmitido penetrar no revestimento, o sinal da primeira onda refletido na superfície inferior do substrato é recebido;
Cálculo da diferença de tempo:Com base na fórmula d=vt/2 (D é a espessura do substrato, V é a velocidade ultrassônica do substrato e T é o tempo de propagação da onda ultrassônica dentro do substrato)
Calibração de ondas múltiplas:Verifique a consistência dos dados por meio de vários cálculos de ondas inferiores.
Cena de aplicação típica e operação padrão
O PM5Gen3 exibe vantagens significativas na inspeção de pipelines petroquímicos. No local, os dados de teste de uma determinada empresa de refino mostram que, ao testar tubos de aço DN200 (cobertos com borracha de cloropreno de 3 mm), o equipamento completa o posicionamento em 3 segundos e o valor de medição tem um erro de apenas 0,03 mm em comparação com o resultado destrutivo do teste. A operação deve seguir:
- A sonda deve estar em contato vertical com a superfície do objeto que está sendo medido
- Precisa aplicar uniformemente agente de acoplamento
Resultados da medição
Os resultados da medição são muito estáveis e têm alta repetibilidade.
