Algo que você precisa saber sobre o cadinho de quartzo

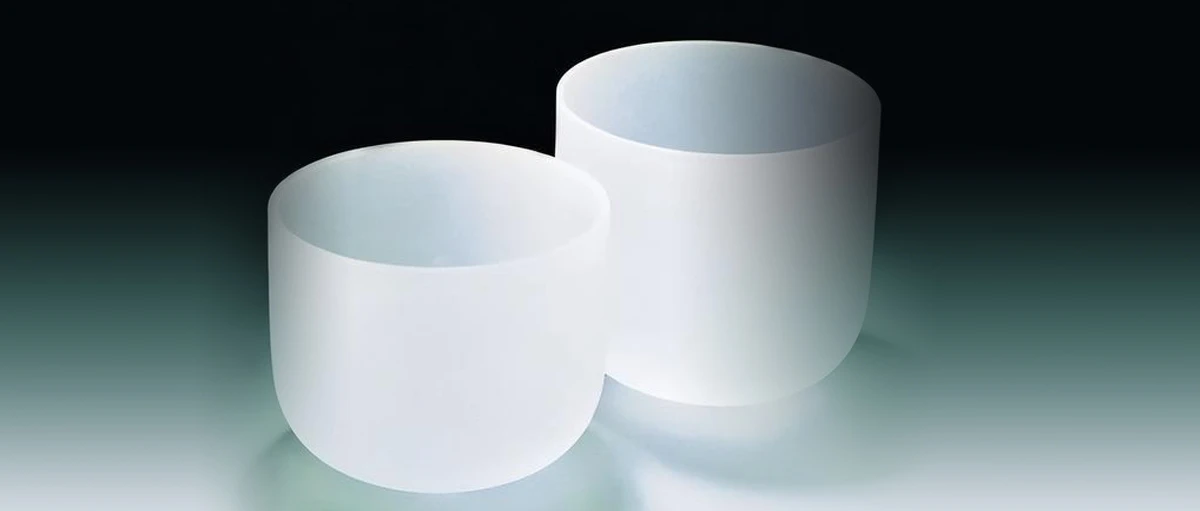

O cadinho de quartzo é uma espécie de recipiente de alto desempenho, feito de quartzo de alta pureza. Tornou-se o material chave em muitos campos devido às suas muitas características principais de resistência à temperatura ultra-alta, forte estabilidade química e vida útil longa. Como o contêiner do núcleo para o crescimento único de cristal/policristalino de silício na indústria fotovoltaica, afeta diretamente a pureza do cristal e fornece proteção básica ao material para a fabricação de bolas de semicondutores.
Na produção de bolachas fotovoltaicas, o cadinho de quartzo precisa transportar continuamente silício derretido (acima de 1420 graus), e sua qualidade determina diretamente a eficiência de conversão fotoelétrica das bolachas de silício.
Significância de medição
No processo de produção do monocristal de silício e policristalista de silicone, cadinho de quartzo como o contêiner do núcleo que transporta silício derretido acima de 1600 graus, seu parâmetro de espessura está diretamente relacionado à uniformidade do campo térmico, resistência à deformação e vida útil do serviço e é o índice -chave para garantir a estabilidade do crescimento cristalino. A inspeção de espessura deve ser realizada durante todo o gerenciamento do ciclo de vida.
Recebemos as amostras de nosso cliente, eles disseram que é difícil obter valor de espessura preciso e estável usando o medidor de espessura normal. No entanto, nosso PM5 Gen2 pode definitivamente atingir os requisitos.
Análise de medição
A aplicação do medidor de espessura ultrassônica portátil é muito mais conveniente do que o equipamento de teste de laboratório, que pode ser usado para testar a espessura do cadinho de quartzo a qualquer hora e em qualquer lugar e pode armazenar os resultados da medição, o que compensa a falta de teste de laboratório de cadinho de quartzo. Não apenas isso, testes ultrassônicos como um dos métodos de teste não destrutivos, não há danos ao objeto medido.
Antes de começarmos, precisamos selecionar a sonda adequada para garantir que possamos obter os melhores resultados. Aqui usamos a sonda de linha de atraso de 5MHz. Usando a sonda de baixa frequência, o ultrassom penetrará mais facilmente na peça de trabalho, apesar da estrutura interna.
Resultados da medição

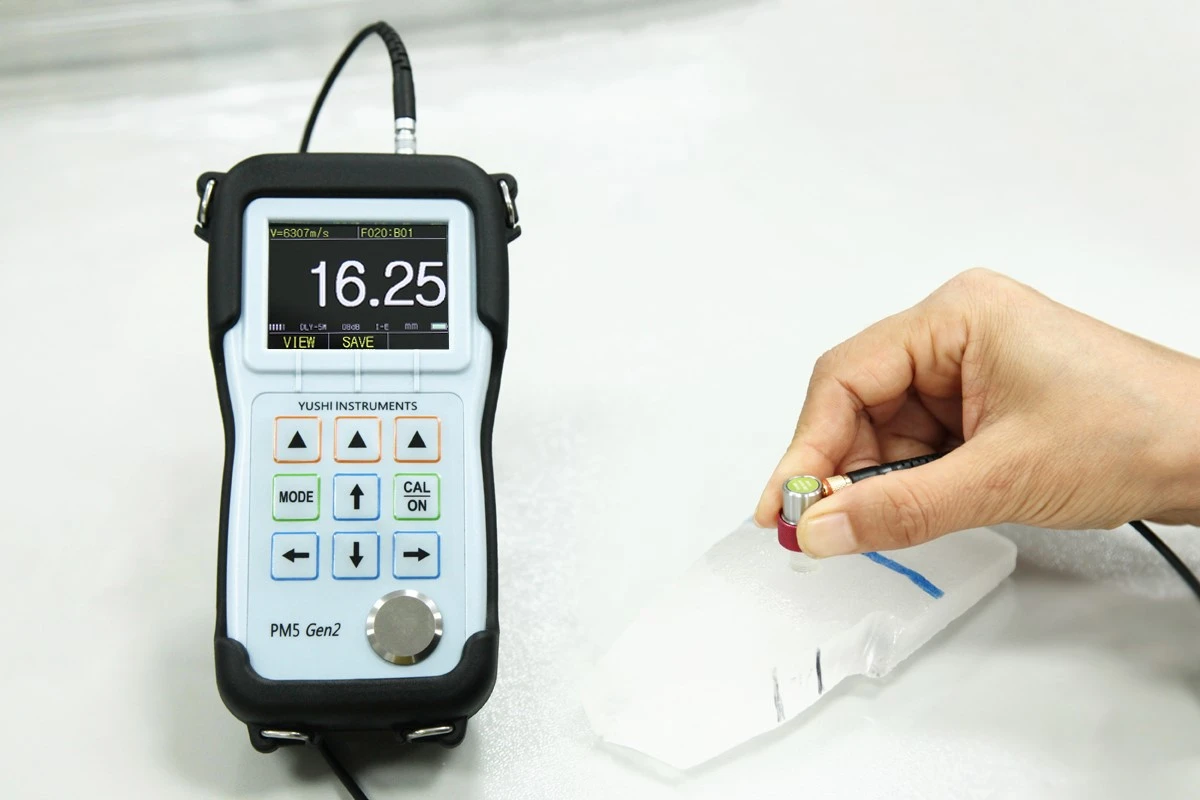

Quando a sonda era acoplada à peça de trabalho, o PM5 Gen2 capturou o valor da forma de onda e a espessura. O PM5 Gen2 pode não apenas ter o modo de desvio de grande valor, mas também possui o modo de exibição em tempo real. Os usuários podem pausar a forma de onda e ajustar o paramento contra a forma de onda congelada. A calibração das velocidades de som de acordo com a onda também está disponível.
Mais informações sobre o PM5 Gen2, venha visitar: https: //www.yushi-ndt.com/ultrasonic-thickness-gan-pm-series-ut-thickness-guauge/high-precision-ultrasonic-thickness-gauge.html.
Se você deseja aprender mais sobre como medir a espessura dos cadinhos de quartzo usando a tecnologia ultrassônica ou ter alguma dúvida de medição, não hesite em entrar em contato conosco. Forneceremos uma solução de acordo com suas necessidades.
