O que é "fibra de vidro"?
O plástico reforçado com fibra de vidro (FRP), um material altamente procurado na indústria, possui excelente resistência à corrosão, alta resistência e características notáveis de peso leve, tornando-a uma escolha ideal para revestimentos de tubos em vários campos industriais. Através da tecnologia composta de última geração, a fibra de vidro pode aderir intimamente à parede interna do tubo, formando uma camada de proteção robusta e suave. Essa camada suporta efetivamente os desafios colocados por ambientes severos, como erosão química, erosão aquática, condições de alta temperatura/pressão, etc. Além disso, suas propriedades de isolamento excepcional também podem ajudar significativamente na redução da perda de energia e no aumento da eficiência energética geral do sistema de tubulação.
A aplicação de materiais de fibra de vidro, uma inovação importante na engenharia moderna de dutos, não apenas prolonga a vida útil do serviço do oleoduto e reduz os custos de manutenção, mas também aumenta a segurança e a eficiência da transmissão de fluidos. É de fato um material essencial e revolucionário na engenharia de dutos contemporâneos, desempenhando um papel fundamental para garantir a operação confiável dos sistemas de pipeline.
O significado da medição
A espessura da parede interna do sistema de tubulação deve ser testada de forma relativa para garantir a segurança da produção. O uso de medidores de espessura ultrassônica para medir as paredes internas da fibra de vidro é um método extremamente eficaz e preciso ao realizar essas inspeções. A medição de espessura ultrassônica não apenas não causa danos ao material da tubulação, mas também fornece uma gama mais ampla de inspeções, garantindo que todos os detalhes sejam totalmente avaliados para que os trabalhadores possam identificar e abordar riscos de segurança em tempo hábil.
Análise de medição e sistema de teste
1. Análise de medição
A amostra de teste fornecida pelo nosso cliente é uma seção cortada de um tubo. Este tubo consiste em três camadas de materiais. A camada mais interna, feita de fibra de vidro, é precisamente o que o cliente exige que medimos com alta precisão.
2. Sistema de imersão em água
A tecnologia de medição de espessura de imersão em água ultrassônica de Yushi protege efetivamente o ar da interferência da propagação ultrassônica em meios aquosos, o que garante a estabilidade e a clareza do eco inferior e pode melhorar significativamente a precisão e a confiabilidade da medição.
Na verdade, a água é um tipo de agente de acoplamento altamente eficiente em muitos campos indusriais. Ele não apenas garante a operação contínua da medição de espessura ultrassônica, mas também para alcançar a reciclagem de recursos, de acordo com os conceitos ambientais.

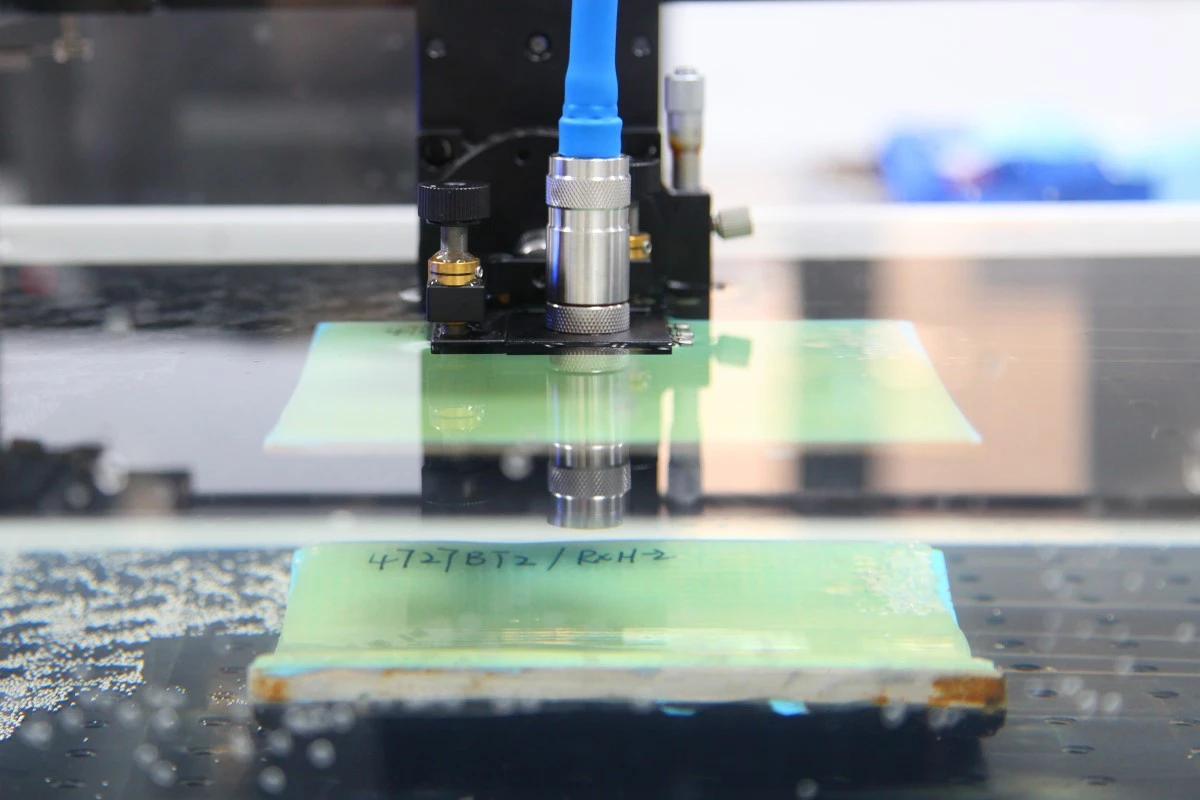

Aqui usamos o PM5 Gen2 conectado com a sonda de imersão de 5MHz, o cabo e o tanque de imersão.
Pontos de medição
Ao usar o medidor de espessura ultrassônica do PM5 Gen2 para medições de espessura de imersão, precisamos saber sobre dois pontos -chave para garantir a precisão e a estabilidade.
Primeiro, a espessura da camada de água entre a sonda de imersão e a peça a ser medida precisa ser mantida adequadamente. Como o meio em que as ondas ultrassônicas se propagam, a espessura da camada de água afeta diretamente a força e a clareza do sinal refletido recebido pela sonda. A espessura da camada de água é ajustada para que o sinal ultrassônico possa se propagar com eficiência através do material e refletir suficientemente quando encontra a interface a ser capturada e analisada pela sonda e pelo instrumento.
Segundo, a sonda ultrassônica deve ser perpendicular à superfície da peça de trabalho testada. O ângulo de inclinação pode causar erros de medição. Se a forma de onda não puder exibir o valor de espessura correto quando os usuários ajustarem a espessura da água, eles precisam considerar ajustar o ângulo da sonda.
A figura mostra o valor da espessura incorreta porque a sonda não é perpendicular à amostra.
A figura mostra o valor correto da espessura.
Se você deseja obter mais conhecimento sobre a medição de espessura ultrassônica do PM5 Gen2 ou está enfrentando desafios nas aplicações de medição, não hesite em alcançar conosco. Dedicamos a fornecer soluções personalizadas.
