O procedimento de operação da medição da espessura do material de PE usando PM5 Gen2

I. Preparação do dispositivo e calibração de parâmetros

(1) Inspeção do equipamento

Antes de usar o medidor de espessura ultrassônica do PM5 Gen2, é necessário confirmar que a sonda (a sonda de baixa frequência é recomendada quando o material é espesso e, para a medição de PE de 80 mm, selecionamos 0,5 MHz de sonda de contato. Se o material é fino, se a bateria é fino.

(2) Configurações de parâmetros

Pressione o botão "Modo", selecione o tipo de sonda como "Tipo de contato", a frequência da sonda como "0,5MHz" e o modo de medição como "PE".

(3) calibração da velocidade do som

Pressione o botão "Cal", selecione "Bloco" para a sonda de calibração zero, prepare duas amostras de material PE com diferentes espessuras e o mesmo material, selecione "Calibração de dois pontos". Então medem os 2 blocos de teste padrão PE com diferentes espessuras usando a sonda de acordo com os avisos. Após as leituras estabilizadas, ajuste o valor de medição à espessura padrão usando as teclas direcionais e calibre a velocidade do som e a sonda zero simultaneamente.

II. Procedimento de medição no local

(1) Tratamento de superfície

Limpe os detritos da superfície e as cinzas flutuantes dos tubos/folhas de PE para garantir que o agente de acoplamento possa preencher completamente as lacunas.

(2) Aplicação do agente de acoplamento
Aplique uniformemente na superfície de contato da sonda, com uma espessura que cobre a superfície da sonda para evitar resíduos excessivos.
(3) Medição de espessura

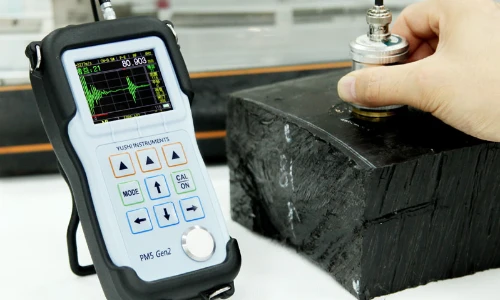

Pressione a sonda verticalmente na superfície do material de PE e leia o valor após o número na tela da tela muda de verde para branco.
Para placas com uma espessura superior a 50 mm, é recomendável ativar o "modo A-scan" e mover a sonda para encontrar o valor de espessura correto com base na forma de onda correta.
(4) gravação de dados
Meça a mesma posição três vezes e pegue a média. Se o erro exceder ± 0,5 mm, será necessária a recalibração.
Use a função de armazenamento interno do dispositivo (suportando 20 conjuntos de arquivos) ou registre manualmente parâmetros, como temperatura ambiente e tipo de agente de acoplamento.

Controle de fator ambiental
Efeito da temperatura: A velocidade do som do material de PE diminui de forma não linear com o aumento da temperatura (a velocidade do som diminui em cerca de 1,2% para cada aumento de 10 graus). Recomenda -se medir em um ambiente de 20 ± 5 graus e indicar a temperatura real no registro.
Gerenciamento de umidade: os ambientes de alta umidade podem causar condensação dentro da sonda. Após o uso, é necessário limpá -lo com um pano seco e armazená -lo em um secador.
Ii. Seleção de agente de acoplamento
Glycerol (with high acoustic impedance matching) is used for routine measurements, silicon-based coupling agents are used for low-temperature environments (below -10 ℃), and specialized high-temperature resistant coupling agents (such as the Yushi Pioneer HUC-1 high-temperature coupling agent) are required for high-temperature scenarios (>60 graus).
Iii. Manuseio de material especial
PE composto de várias camadas: é necessário identificar a espessura da camada através do reflexo de ondas ultrassônicas na interface de cada camada e selecionar uma sonda adequada com base na peça real.
Ⅳ. Manutenção de equipamento
1. Limpe o agente de acoplamento residual na superfície da sonda após o uso diário.
2. Remova a bateria durante o armazenamento a longo prazo para evitar vazamentos e danos ao circuito.
