Aplicações do PM5 Gen2 na medição de espessura dos semicondutores

Um semicondutor é um material cuja condutividade à temperatura ambiente é entre a de um condutor e um isolador. Os semicondutores são usados ​​em circuitos integrados, eletrônicos de consumo, sistemas de comunicação, geração de energia fotovoltaica, iluminação e conversão de energia de alta potência, como diodos são feitos de semicondutores.

Os materiais semicondutores têm algumas características. Por exemplo, o uso de resistividade de semicondutores e relação de temperatura pode ser feita para controlar automaticamente o elemento térmico (termistor); O uso de suas propriedades sensíveis à luz pode ser feita para controlar automaticamente os elementos sensíveis à luz, como fotocélulas, fotorselas e fotorresistores.

Recebemos uma amostra de material de silício de semicondutor de um cliente, que é de cor azul escura, muito quebradiço e quimicamente estável. A espessura é de cerca de 0. 75mm e a largura é de cerca de 1. 5-2. 6mm. O cliente gostaria de medir a espessura com um medidor de espessura ultrassônico para confirmar que a espessura do material atende ao padrão e é uniforme.

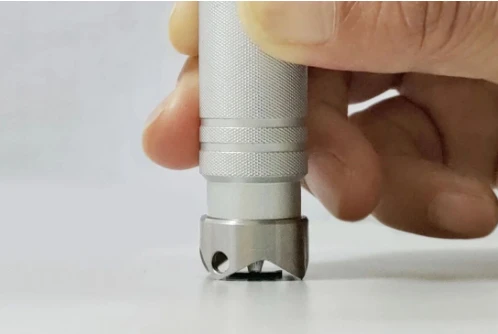

Devido ao tamanho pequeno da amostra, uma sonda com uma superfície de contato muito pequena deve ser usada. Usamos o tipo de caneta Yushi PM5 Gen2 e 15MHz
sondas para realizar medições. No entanto, devido à extremidade estreita do bloco de atraso na sonda do tipo caneta, é difícil manter a sonda perpendicular à superfície do material em teste, o que pode resultar em um sinal de eco pequeno ou mesmo nenhum. É aqui que um suporte de teste pode ser útil, com seu final de extremidade de atraso restrito acoplando a sonda a uma superfície de medição muito pequena, resultando em uma medição mais estável com ecos claros e resultados corretos.
