Aplicações do PM5 Gen2 em tubos e placas compostas bimetálicas

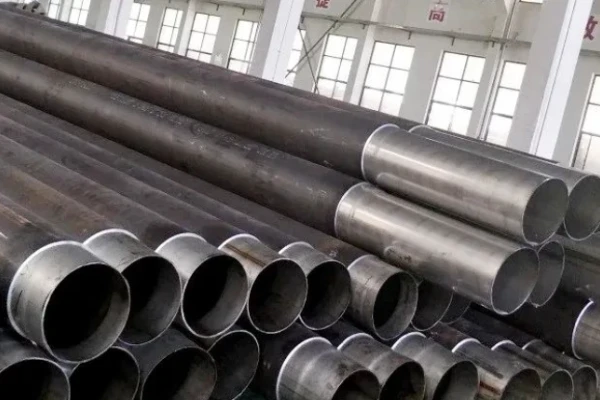

Os compósitos metálicos, geralmente chamados de tubos bimetálicos ou de revestimento, são tubos compostos que consistem em dois tubos metálicos diferentes. Eles são fabricados usando tecnologia composta ou uma variedade de metais com diferentes propriedades químicas e mecânicas para alcançar a ligação metalúrgica na interface. O material compósito formado melhora bastante a expansão térmica, resistência, resistência à fratura, tenacidade ao impacto, resistência à abrasão, propriedades elétricas, propriedades magnéticas e muitas outras propriedades de um único material metálico. Como um novo tipo de materiais estruturais, o tubo composto tem sido amplamente utilizado em petróleo, químico, construção naval, metalurgia, mineração, fabricação de máquinas, energia elétrica, conservação de água, transporte, proteção ambiental, fabricação de embarcações de pressão, alimentos, cerveja, produtos farmacêuticos e outros campos industriais.

É muito necessário realizar testes não destrutivos regulares de tubos compostos bimetálicos. No passado, na engenharia real, geralmente é medido diretamente nas duas extremidades do tubo composto usando ferramentas como pinças vernier. Às vezes, para atender às necessidades dos usuários, as amostras são coletadas aleatoriamente e cortadas longitudinalmente antes da medição, resultando em resíduos.

Para resolver esse problema, precisamos usar a tecnologia de medição de espessura ultrassônica para pesquisa e medição, que pode medir com precisão a espessura da parede do tubo composto bimetálico.

Isso é de grande significado para garantir a força do tubo composto bimetálico e avaliar sua vida útil e de serviço.

Recebemos uma amostra de nosso cliente de um material compósito bimetálico com uma camada superior de aço de calibre 20 e uma camada interna de 304 aço inoxidável. Este material utiliza tecnologia composta explosiva para unir as superfícies dos dois metais juntos. Como a espessura do revestimento de aço inoxidável 304 para proteção contra corrosão é de apenas 3 milímetros, realizamos vários testes de comparação para melhorar a precisão e a precisão de nossas medições.

A espessura da parede de (11. 2+2. 7) mm 20# aço + 304 Amostra composta bimetálica de aço inoxidável foi medida usando um medidor de espessura ultrassônico convencional. Verificou -se que, quando a espessura era medida no mesmo ponto, às vezes mostrava a espessura da camada externa e às vezes mostrava a espessura do todo, que é um fenômeno muito comum na inspeção de tubos compostos. Isso ocorre porque os materiais metálicos interno e externo do compósito bimetálico são diferentes. 20# aço e 304 aço inoxidável têm impedância acústica semelhante. Embora a onda de reflexão da interface possa ser observada, a onda de reflexão é muito fraca e a característica de reflexão da interface do ponto de medição não é óbvia.

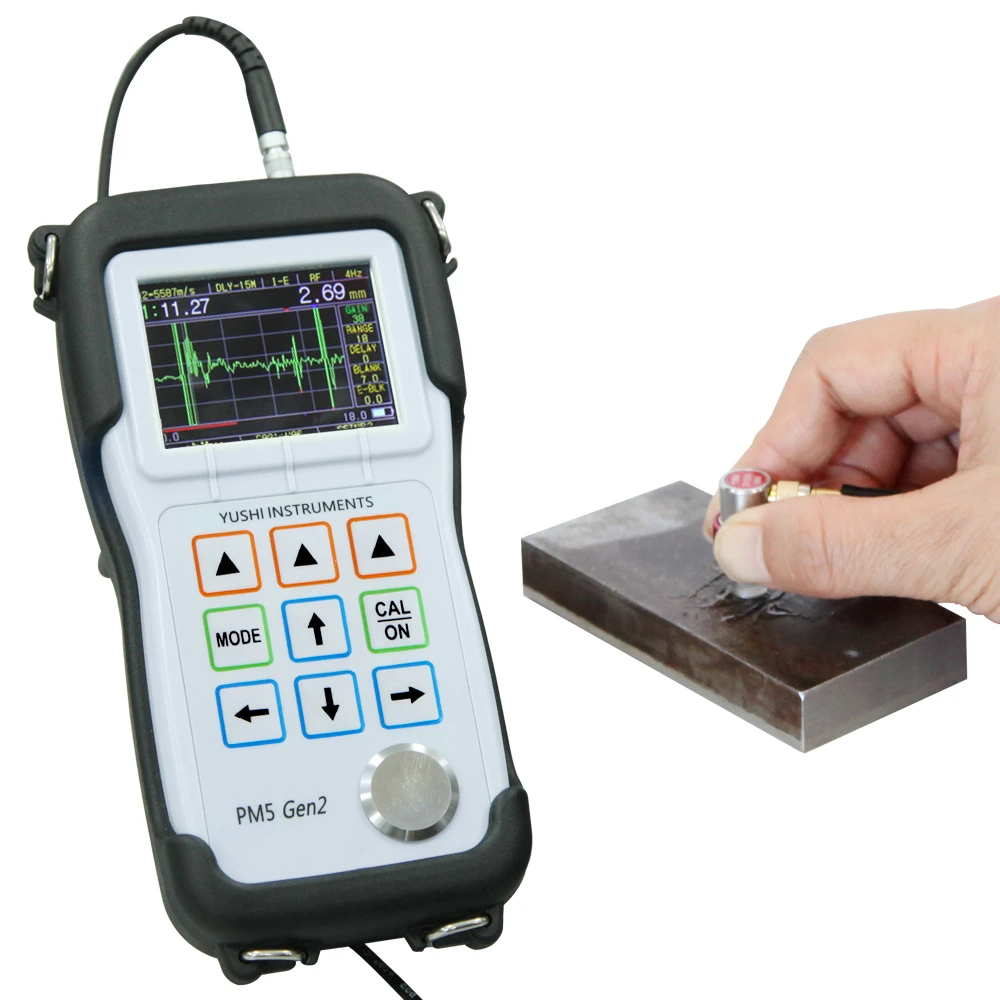

Então nós usamosPM5 GEN2 Gentro de espessura ultrassônicacomSonda de linha de atrasoPara terminar este caso de medição. Aqui, adaptamos uma das poderosas funções de software do PM5 Gen2:Modo de medição de camada dupla.

A espessura de cada camada é calculada com base na velocidade do som e do tempo de chegada do eco; portanto, a precisão da velocidade do som está diretamente relacionada à precisão da medição. A velocidade do som não pode ser simplesmente aplicada à velocidade do som de um determinado material, mas precisa ser determinado por blocos de teste de vários materiais e depois convertido com precisão de acordo com o tempo de propagação das ondas sonoras em cada camada.

Yushi pm5 gen2 bitola de espessura ultrassônica usando sonda de alta frequência para medir a espessura da parede do aço de 20# +304 aço inoxidável composto de aço bimetálico, pode medir simultaneamente a espessura de 2 camadas do material e a espessura total do material, o ECHO é limpo, estável e precioso.
