Um medidor de espessura ultrassônico pode medir a espessura de materiais pétreos?
Como fornecedor de medidores de espessura ultrassônicos, frequentemente encontro perguntas de clientes sobre as capacidades de nossos produtos. Uma dúvida comum é se um medidor de espessura ultrassônico pode medir com precisão a espessura dos materiais pétreos. Nesta postagem do blog, irei me aprofundar neste tópico, explorando os princípios por trás da medição ultrassônica de espessura, as características dos materiais pétreos e a viabilidade de usar nossos medidores para tais medições.
Os medidores de espessura ultrassônicos operam com base no princípio da propagação de ondas ultrassônicas. Quando um pulso ultrassônico é enviado para um material, ele viaja através do material até atingir uma interface, como a parede posterior do objeto. Uma parte da onda ultrassônica é então refletida de volta ao transdutor, que é detectada pelo medidor. Medindo o tempo que a onda ultrassônica leva para viajar até a parede posterior e retornar, e conhecendo a velocidade do som no material, o medidor pode calcular a espessura do material usando a fórmula:
Espessura = (Velocidade do som × Tempo de voo) / 2
A velocidade do som em um material é um fator crucial na medição precisa da espessura. Diferentes materiais têm diferentes velocidades sonoras, que podem variar dependendo de fatores como composição, densidade e temperatura do material. Portanto, é essencial calibrar o medidor de espessura ultrassônico com um bloco de referência conhecido do mesmo material ou de um material com velocidade sonora semelhante antes de realizar medições.
Os materiais pétreos são um grupo diversificado de substâncias, incluindo granito, mármore, calcário e arenito, entre outros. Cada tipo de pedra possui propriedades físicas e químicas únicas, que podem afetar a propagação das ondas ultrassônicas. Por exemplo, a densidade e a porosidade da pedra podem influenciar a velocidade do som através do material. Geralmente, pedras mais densas tendem a ter velocidades sonoras mais altas, enquanto pedras mais porosas podem ter velocidades sonoras mais baixas devido à presença de bolsas de ar.
Outro fator a considerar é a homogeneidade da pedra. Algumas pedras podem apresentar defeitos internos, como rachaduras, vazios ou inclusões, que podem espalhar ou absorver as ondas ultrassônicas, levando a medições de espessura imprecisas. Além disso, a rugosidade da superfície da pedra também pode afetar o acoplamento entre o transdutor e o material, o que é necessário para uma transmissão eficiente das ondas ultrassônicas.
Apesar desses desafios, em muitos casos, um medidor de espessura ultrassônico pode ser usado para medir a espessura de materiais pétreos. No entanto, certas precauções e considerações precisam ser tomadas para garantir resultados precisos.

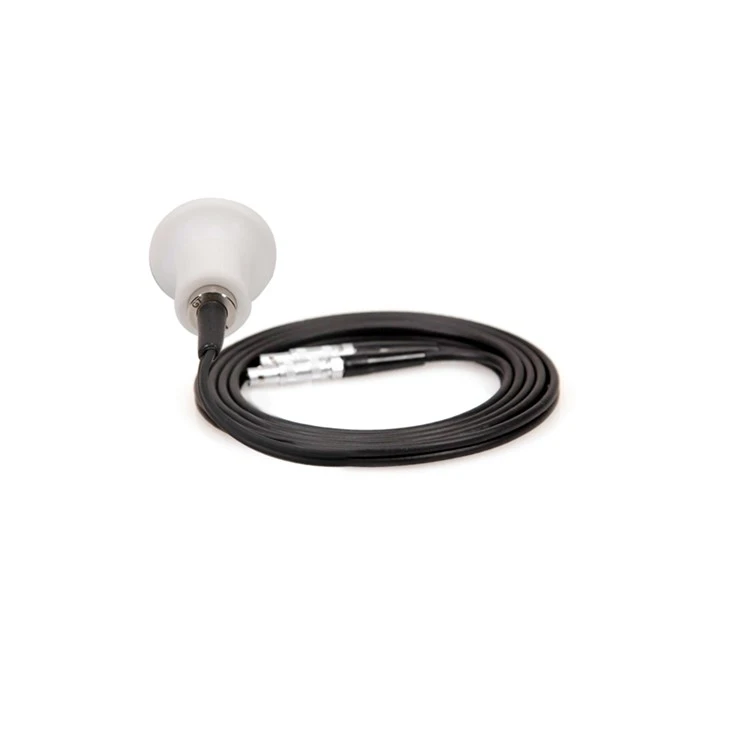

Primeiramente, é importante selecionar o transdutor apropriado para a aplicação específica. Para medir a espessura de materiais pétreos, um transdutor de alta frequência é frequentemente recomendado, pois pode fornecer melhor resolução e precisão. NossoSonda ultrassônica de espessura de elemento duplofoi projetado especificamente para medir a espessura de vários materiais, incluindo pedra, e oferece excelente desempenho em termos de sensibilidade e precisão.
Em segundo lugar, a calibração adequada do medidor é crucial. Conforme mencionado anteriormente, a velocidade do som em materiais pétreos pode variar significativamente dependendo do tipo de pedra. Portanto, é necessário calibrar o medidor utilizando um bloco de referência feito do mesmo tipo de pedra ou semelhante. Isso garantirá que o medidor esteja medindo com precisão a espessura com base na velocidade do som correta para o material.
Em terceiro lugar, a superfície da pedra deve ser preparada adequadamente antes de fazer medições. A superfície deve estar limpa, seca e livre de quaisquer detritos ou contaminantes que possam afetar o acoplamento entre o transdutor e o material. Um agente de acoplamento adequado, como um gel ou uma pasta, deve ser aplicado na superfície da pedra para garantir um bom contato acústico entre o transdutor e o material.
Finalmente, múltiplas medições devem ser feitas em diferentes locais da pedra para levar em conta quaisquer variações na espessura ou nas propriedades do material. Isto pode ajudar a identificar possíveis problemas ou inconsistências nos resultados da medição e fornecer uma representação mais precisa da espessura total da pedra.
Concluindo, embora medir a espessura de materiais pétreos usando um medidor de espessura ultrassônico possa ser um desafio devido às propriedades únicas da pedra, muitas vezes é possível obter resultados precisos com os equipamentos e técnicas corretos. Como fornecedor de medidores de espessura ultrassônicos, oferecemos uma variedade de produtos e acessórios de alta qualidade, incluindo transdutores, agentes de acoplamento e blocos de calibração, para ajudar nossos clientes a obter medições de espessura precisas e confiáveis.
Se você estiver interessado em usar um medidor de espessura ultrassônico para medir a espessura de materiais pétreos ou tiver alguma outra dúvida sobre nossos produtos, não hesite em nos contatar. Nossa equipe de especialistas está sempre pronta para atendê-lo em suas necessidades específicas e fornecer as melhores soluções para suas aplicações. Estamos ansiosos pela oportunidade de trabalhar com você e ajudá-lo a atingir suas metas de medição.
Referências
- Manual de testes não destrutivos, Volume 7: Testes ultrassônicos, 3ª edição, American Society for Nodestructive Testing.
- ASTM E797 - 13 Método de teste padrão para medição de espessura pelo pulso ultrassônico - método eco.
- Literatura técnica sobre medição de espessura ultrassônica dos principais fabricantes.
