Qual é a resistência à radiação de um cabo de sonda?
Como fornecedor de cabo de sonda profissional, fui frequentemente perguntado sobre a resistência à radiação dos cabos da sonda. Nesta postagem do blog, aprofundarei o conceito de resistência à radiação, seu significado nos cabos da sonda e como isso afeta o desempenho dessas ferramentas de teste essenciais.
Entendendo a resistência à radiação
A resistência à radiação é um parâmetro crucial no campo da eletromagnética, especialmente ao lidar com antenas e linhas de transmissão, incluindo cabos de sonda. Representa a resistência equivalente que dissiparia a mesma quantidade de energia que é irradiada no espaço por uma antena ou um cabo que atua como antena. Em termos mais simples, é uma medida de quão eficiente um cabo pode irradiar energia eletromagnética.
Quando uma corrente elétrica flui através de um cabo de sonda, ele gera um campo eletromagnético ao redor dele. Uma parte dessa energia é irradiada no espaço circundante, enquanto o restante é usado para a transmissão de sinal pretendida. A resistência à radiação quantifica a perda de energia devido a essa radiação. É normalmente medido em ohms (Ω) e é um fator importante na determinação da eficiência geral de um cabo da sonda.
Significado da resistência à radiação em cabos de sonda
No contexto dos cabos da sonda, a resistência à radiação desempenha um papel vital em vários aspectos:
- Integridade do sinal: A alta resistência à radiação pode levar a uma perda significativa de energia na forma de radiação eletromagnética. Essa perda pode degradar a força e a qualidade do sinal, resultando em medições imprecisas. Por exemplo, em aplicações de alta frequência, como testes de RF, mesmo uma pequena quantidade de perda de radiação pode causar erros nos dados medidos.
- Compatibilidade eletromagnética (EMC): Os cabos da sonda com alta resistência à radiação podem atuar como antenas não intencionais, irradiando interferência eletromagnética (EMI) no ambiente circundante. Este EMI pode interferir em outros dispositivos eletrônicos nas proximidades, levando a mau funcionamento ou degradação do desempenho. Garantir a baixa resistência da radiação é essencial para atender aos padrões EMC e evitar problemas de interferência.
- Eficiência: Um cabo de sonda com baixa resistência à radiação pode transferir mais energia para a carga (por exemplo, um instrumento de teste) e menos energia para o espaço circundante. Isso melhora a eficiência geral do cabo, reduzindo o consumo de energia e a geração de calor.
Fatores que afetam a resistência à radiação dos cabos da sonda
Vários fatores podem influenciar a resistência à radiação de um cabo de sonda:
- Geometria do cabo: As dimensões físicas e a forma do cabo desempenham um papel significativo. Por exemplo, um cabo mais longo geralmente possui uma maior resistência à radiação em comparação com uma mais curta. Além disso, a maneira como o cabo é roteado, como se está enrolado ou reto, também pode afetar o padrão de radiação e a resistência.
- Freqüência: A resistência à radiação é dependente da frequência. À medida que a frequência do sinal aumenta, a resistência à radiação também tende a aumentar. Isso ocorre porque, em frequências mais altas, os campos eletromagnéticos ao redor do cabo têm maior probabilidade de irradiar para o espaço.
- Blindagem: A blindagem adequada pode reduzir significativamente a resistência à radiação de um cabo de sonda. Um cabo bem blindado pode conter os campos eletromagnéticos dentro do cabo, impedindo -os de irradiar para o ambiente. Existem diferentes tipos de materiais e técnicas de blindagem disponíveis, como escudos trançados e escudos de papel alumínio, cada um com sua própria eficácia na redução da radiação.
Medindo a resistência à radiação dos cabos da sonda
Medir a resistência à radiação de um cabo de sonda com precisão pode ser uma tarefa desafiadora. Equipamentos de teste especializados, como analisadores de rede e analisadores de espectro, são comumente usados. Esses instrumentos podem medir os parâmetros de espalhamento (parâmetros s) do cabo, a partir dos quais a resistência à radiação pode ser calculada.
Em um ambiente de laboratório, o cabo geralmente é colocado em uma câmara anecóica para minimizar as reflexões do ambiente circundante. O sinal de teste é aplicado ao cabo e a potência transmitida e irradiada é medida. Ao comparar a potência de entrada e a potência irradiada, a resistência à radiação pode ser determinada.
Nossas ofertas de cabo de sonda

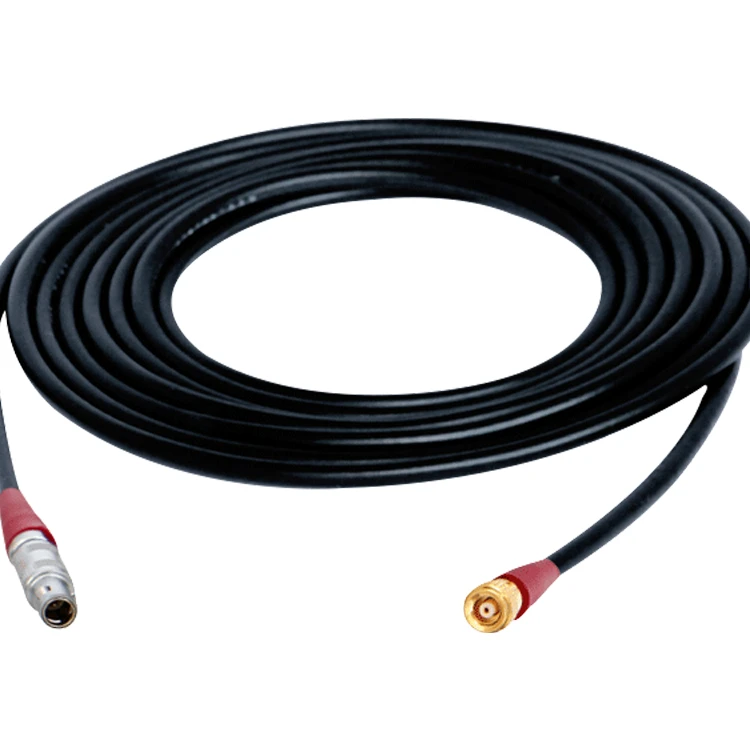

Em nossa empresa, oferecemos uma ampla gama de cabos de sonda projetados para ter baixa resistência à radiação e alto desempenho. NossoCabo de sonda de elemento únicoé ideal para aplicações em que um único sensor de elemento é necessário. É cuidadosamente projetado para minimizar a perda de radiação e garantir a transmissão precisa do sinal.
NossoCabo de sonda de elemento duploé adequado para cenários de teste mais complexos, onde são necessários dois elementos. Possui tecnologia avançada de blindagem para reduzir a resistência à radiação e melhorar o desempenho da EMC.
Conclusão
Compreender a resistência à radiação dos cabos da sonda é essencial para garantir medições precisas, compatibilidade eletromagnética e operação eficiente. Como fornecedor de cabos de sonda, estamos comprometidos em fornecer produtos de alta qualidade com baixa resistência à radiação. Esteja você trabalhando em testes de RF, teste EMC ou outros aplicativos, nossos cabos de sonda podem atender às suas necessidades.
Se você estiver interessado em aprender mais sobre nossos cabos de sonda ou possui requisitos específicos para o seu projeto, não hesite em entrar em contato conosco. Nossa equipe de especialistas está pronta para ajudá -lo a selecionar o cabo da sonda correto para suas necessidades e fornecer as melhores soluções.
Referências
- Balanis, CA (2016). Teoria da antena: análise e design. Wiley.
- Pozar, DM (2011). Engenharia de Microondas. Wiley.
